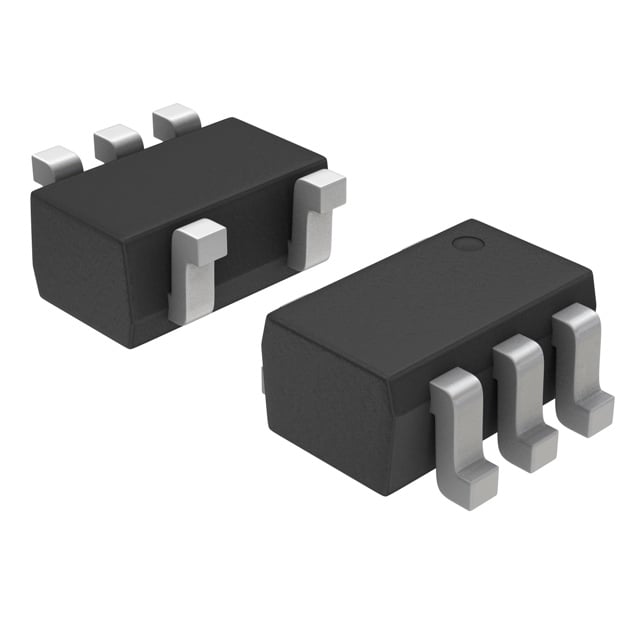

NSB1706DMW5T1G
TRANS 2NPN PREBIAS 0.25W SC70
NSB1706DMW5T1G Hakkında
NSB1706DMW5T1G, onsemi tarafından üretilen dual NPN pre-biased transistör dizisidir. SC-70-5 (SOT-353) yüzeye monte paketinde sunulan bu bileşen, 250mW güç kapasitesine ve 100mA maksimum collector akımına sahiptir. Entegre base ve emitter dirençleri (sırasıyla 4.7kΩ ve 47kΩ) sayesinde ön beslemeli yapı ile hızlı anahtarlama uygulamalarında kullanıma hazırdır. 50V Vce breakdown voltajı ve 250mV saturation voltajı ile genel amaçlı switching, motor kontrol, çıkış sürücü ve sinyal anahtarlama devrelerinde tercih edilir. Kompakt boyutu ve düşük güç tüketimi ile mobil cihazlar, IoT modülleri ve endüstriyel kontrol sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 250mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
