NSB1706DMW5T1

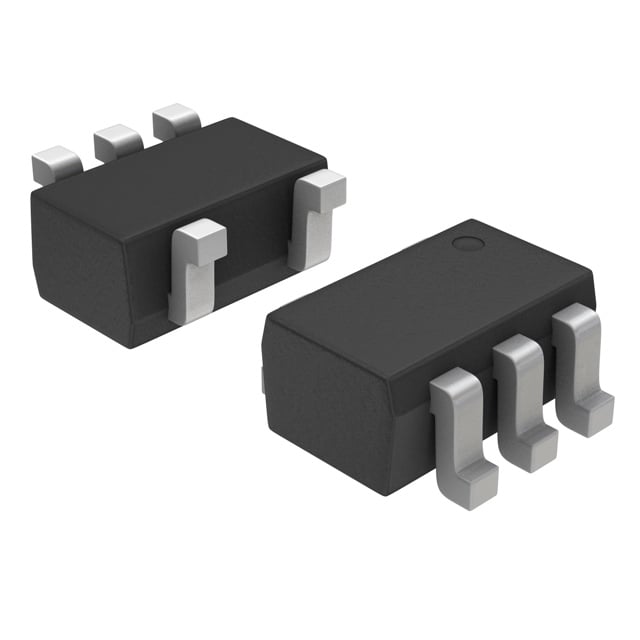

TRANS 2NPN PREBIAS 0.25W SC70
NSB1706DMW5T1 Hakkında
NSB1706DMW5T1, onsemi tarafından üretilen 2 NPN ön beslemeli (pre-biased) transistör dizisidir. SC70-5 (SOT-353) yüzey montajı paketinde sunulan bu bileşen, 100mA maksimum kolektör akımı ve 50V kırılma gerilimi özellikleriyle çalışır. Entegre 4.7kΩ taban ve 47kΩ emiter-taban dirençleriyle ön yapılandırılmış olması, devre tasarımını basitleştirir. 250mW güç derecelendirmesiyle analog anahtarlama, lojik arabirimleme ve sinyal amplifikasyon uygulamalarında kullanılır. Compact boyutu nedeniyle yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Obsolete |
| Power - Max | 250mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
