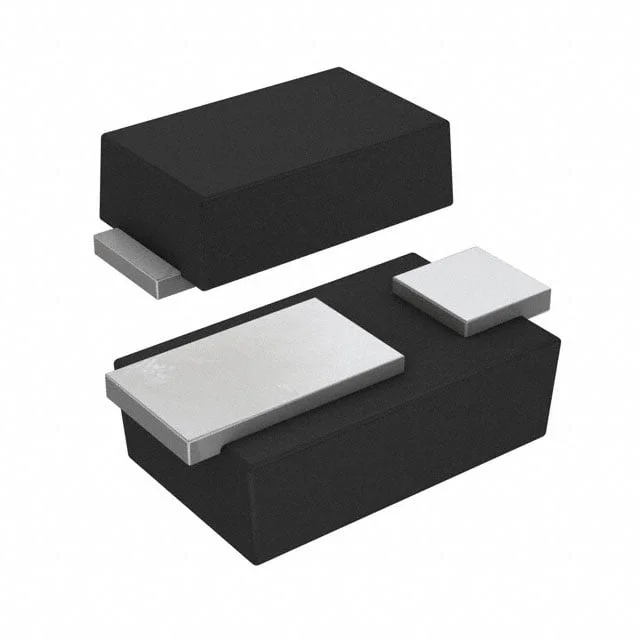

NRVS1JHE
SR SOD323HE GPPN 1A 600V
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NRVS1JHE
NRVS1JHE Hakkında
NRVS1JHE, onsemi tarafından üretilen 1A 600V standart diyot doğrultucudur. SOD-323HE yüzey montajlı paket içinde sunulan bu bileşen, 1.1V @ 1A maksimum forward gerilim değerine sahiptir. Ortalama doğrultulmuş akımı 1A olup, 600V ters gerilimde 1 µA'lık ters kaçak akımı gösterir. 782 ns reverse recovery time ile standart hızda çalışan bu diyot, -55°C ile +175°C arasında çalışır. Düşük kapasite değeri (3pF @ 4V, 1MHz) sayesinde yüksek frekanslı uygulamalarda kullanılabilir. Küçük SMD paketi nedeniyle kompakt devre tasarımlarında tercih edilir. Anahtarlama devreleri, AC-DC konverterler ve enerji yönetimi uygulamalarında yaygın kullanım alanları vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 782 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
