Diyotlar - Doğrultucular - Tekil

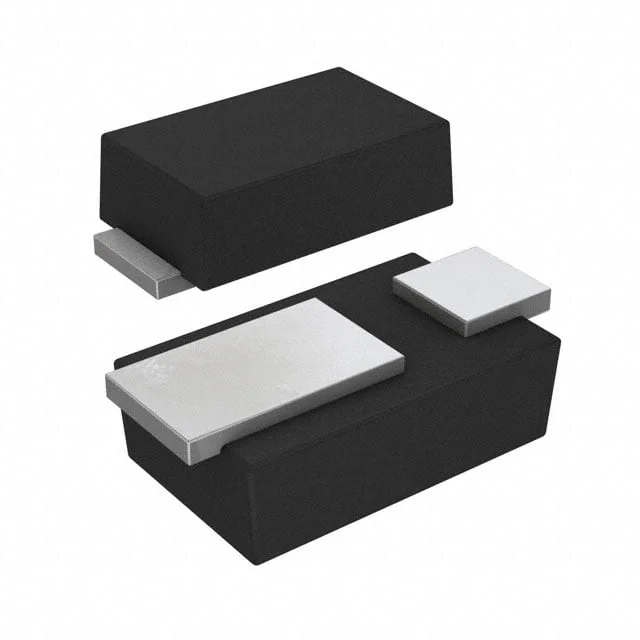

NRVS1GHE
SR SOD323HE GPPN 1A 400V
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NRVS1GHE
NRVS1GHE Hakkında
NRVS1GHE, onsemi tarafından üretilen 1A 400V standart doğrultma diyotudur. SOD323HE SMD paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında doğrultma işlemi gerçekleştirmek için tasarlanmıştır. 400V DC ters voltaj dayanımı ile güç kaynağı devreleri, adaptörler ve LED sürücüsü uygulamalarında kullanılır. 1.1V forward voltaj düşüşü ve 1 µA ters sızıntı akımı ile verimli çalışma sağlar. 782 ns reverse recovery time ile hızlı anahtarlama yapabilen bileşen, -55°C ile 175°C arasında güvenli şekilde çalışır. Surface mount teknolojisi sayesinde otomatik montaj proseslerine uygun, kompakt tasarımı PCB'de alan tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 782 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
