Diyotlar - Doğrultucular - Tekil

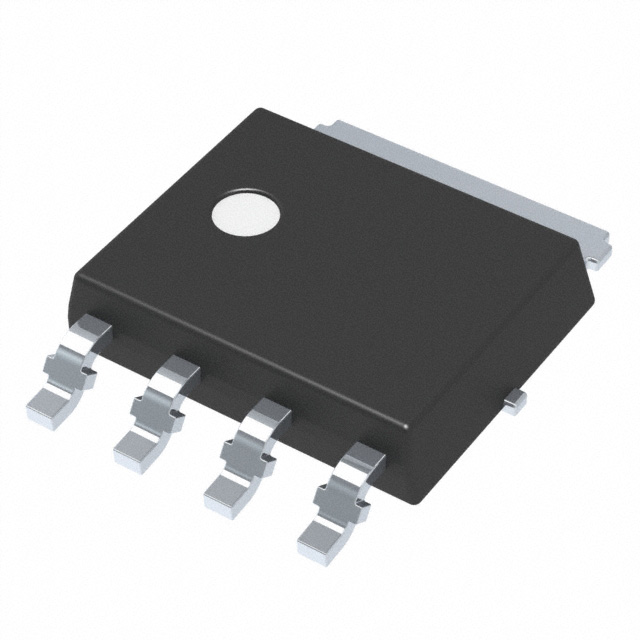

NRVHP820LFST1G
RECTIFIER 200V 8A
- Üretici
- onsemi
- Paket/Kılıf
- SOT-1023
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NRVHP820LFST1G
NRVHP820LFST1G Hakkında
NRVHP820LFST1G, onsemi tarafından üretilen 200V 8A kapasiteli hızlı recovery diyotudur. Standard diyot tipi olarak tasarlanan bu bileşen, 35 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. Surface mount LFPAK4 (5x6mm) paketinde sunulan diyot, -55°C ile 175°C işletme sıcaklık aralığında çalışır. 1V forward voltaj düşüşü ve 1µA reverse leakage akımı özellikleriyle, güç kaynakları, AC-DC dönüştürücüler, switch mode power supply (SMPS) ve endüstriyel kontrol devreleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-1023, 4-LFPAK |
| Part Status | Active |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LFPAK4 (5x6) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
