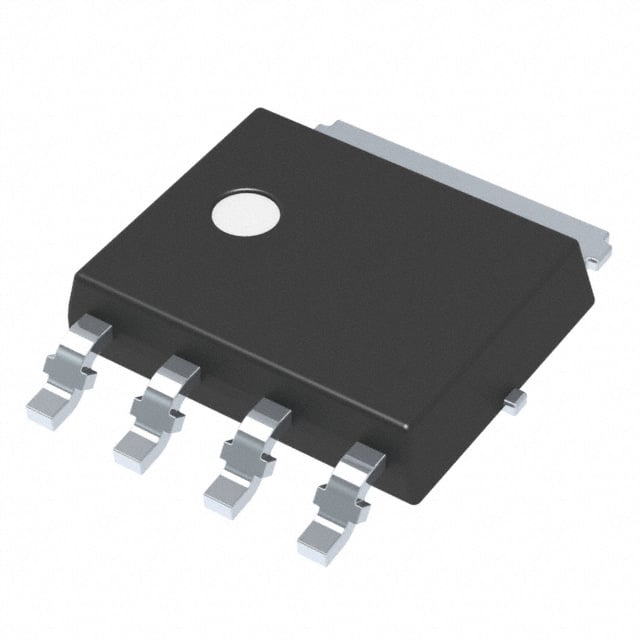

NRVHP420LFST1G
RECTIFIER 200V 4A
- Üretici
- onsemi
- Paket/Kılıf
- SOT-1023
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NRVHP420
NRVHP420LFST1G Hakkında
NRVHP420LFST1G, onsemi tarafından üretilen 200V 4A kapasiteli fast recovery doğrultma diyotudur. SOT-1023 (LFPAK4) yüzey montaj paketinde sunulan bu bileşen, güç kaynakları, DC/DC dönüştürücüler ve anahtarlamalı regülatörlerde kullanılır. 50 ns reverse recovery time ile hızlı anahtarlamaya uygun tasarlanmıştır. -55°C ile +175°C arasında çalışabilir, maksimum 950 mV forward voltaj düşümü ve 500 nA reverse leakage akımı özellikleriyle endüstriyel ve tüketici elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 4A |
| Current - Reverse Leakage @ Vr | 500 nA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-1023, 4-LFPAK |
| Part Status | Active |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LFPAK4 (5x6) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 4 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
