Diyotlar - Doğrultucular - Tekil

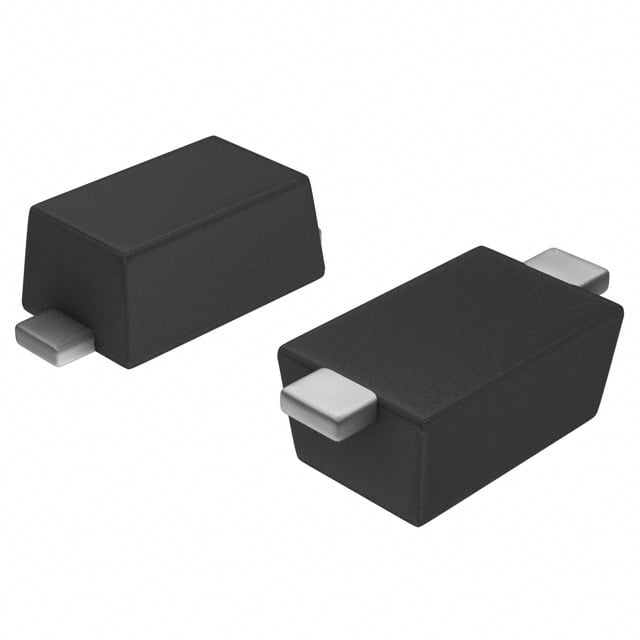

NRVBSS22FA
20V 2A SCHOTTKY RECTIF
- Üretici
- onsemi
- Paket/Kılıf
- SOD-123W
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NRVBSS22FA
NRVBSS22FA Hakkında
NRVBSS22FA, onsemi tarafından üretilen 20V 2A Schottky doğrultucu diyottur. SOD-123W surface mount paketinde sunulan bu bileşen, düşük ileri gerilim düşüşü (500 mV @ 2A) ve hızlı kurtarma özelliği (10 ns reverse recovery time) ile karakterizedir. -55°C ile 125°C arasında çalışabilen bu diyot, anahtarlama güç kaynakları, AC/DC dönüştürücüler ve boost konvertörleri gibi uygulamalarda kullanılır. 400 µA maksimum ters sızıntı akımı ve 120 pF kapasitansı ile RF ve yüksek frekanslı uygulamalara da uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 120pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 400 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SOD-123W |
| Part Status | Active |
| Reverse Recovery Time (trr) | 10 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123FA |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
