Diyotlar - Doğrultucular - Tekil

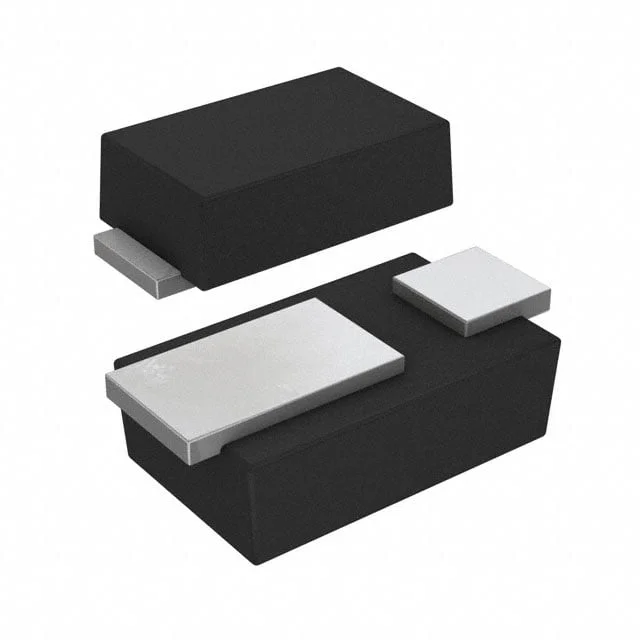

NRVBSS16HE
DIODE SCHOTTKY SOD323-2
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NRVBSS16HE
NRVBSS16HE Hakkında
NRVBSS16HE, onsemi tarafından üretilen hızlı kurtarma Schottky diyotudur. SOD-323HE yüzey montaj paketinde sunulan bu komponent, 60V maksimum ters voltajında 1A ortalama doğrultulmuş akım kapasitesine sahiptir. 680mV maksimum ileri gerilimi ile düşük güç kaybı sağlar. 8.3ns ters kurtarma süresi (trr) ve 500ns'den küçük hızlı kurtarma özelliği ile yüksek frekanslı uygulamalarda verimli çalışır. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) endüstriyel uygulamalar için uygun hale getirir. Switch mode güç kaynakları, AC-DC dönüştürücüler, RF demodülasyonu ve güç yönetimi devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 43pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 50 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 8.3 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 680 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
