Diyotlar - Doğrultucular - Tekil

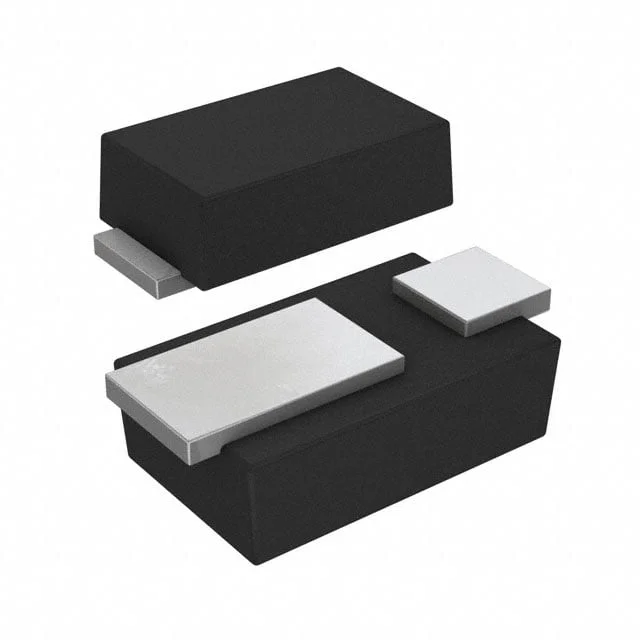

NRVBSS14HE
DIODE SCHOTTKY SOD323-2
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NRVBSS14
NRVBSS14HE Hakkında
NRVBSS14HE, onsemi tarafından üretilen yüksek hızlı Schottky diyotudur. SOD-323HE yüzey montajlı paket içinde sunulan bu bileşen, 40V DC ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesine sahiptir. 550mV forward voltaj düşüşü ile düşük enerji kaybı sağlar. 5.6ns reverse recovery time ile hızlı anahtarlama karakteristiğine sahip olup, güç yönetimi, AC/DC dönüştürücüler, anahtarlama devreler ve radyo frekans uygulamalarında kullanılır. -55°C ile 150°C arasında güvenilir çalışma aralığı sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 55pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 50 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5.6 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
