Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

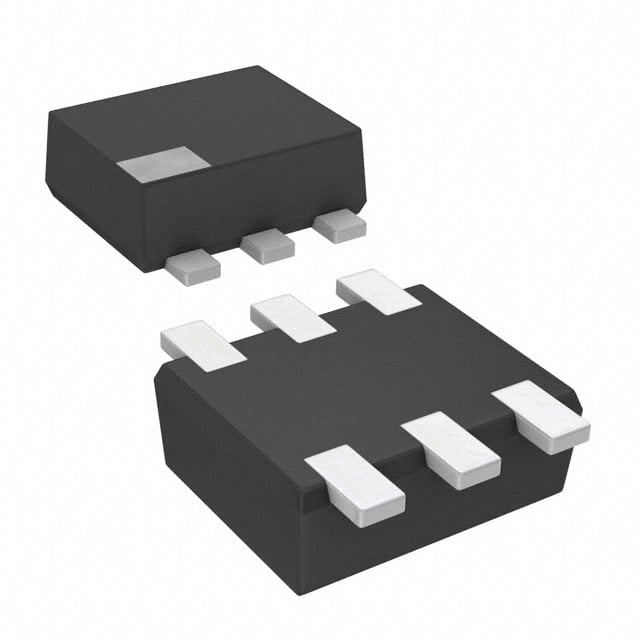

NP0J1A300A
TRANS PREBIAS DUAL PNP SSSMINI6
NP0J1A300A Hakkında
NP0J1A300A, Panasonic tarafından üretilen dual PNP ön beslemeli transistör dizisidir. SOT-963 (SSSMini6) yüzey montajı paketinde sunulan bu komponent, iki adet PNP transistörü ve entegre biyaz direnç ağını içermektedir. 80MHz geçiş frekansı ve 80mA maksimum kolektör akımı ile düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. 50V VCEO diyelectric dayanımı ve 125mW maksimum güç kapasitesi, ses amplifikatörleri, sensör arayüzleri ve lojik seviye dönüştürücülerde tercih edilmesini sağlar. Ön beslemeli konfigürasyon sayesinde biyaz dirençler ile hızlı açılma-kapanma geçişleri gerçekleştirilir. Bu ürün üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
