Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

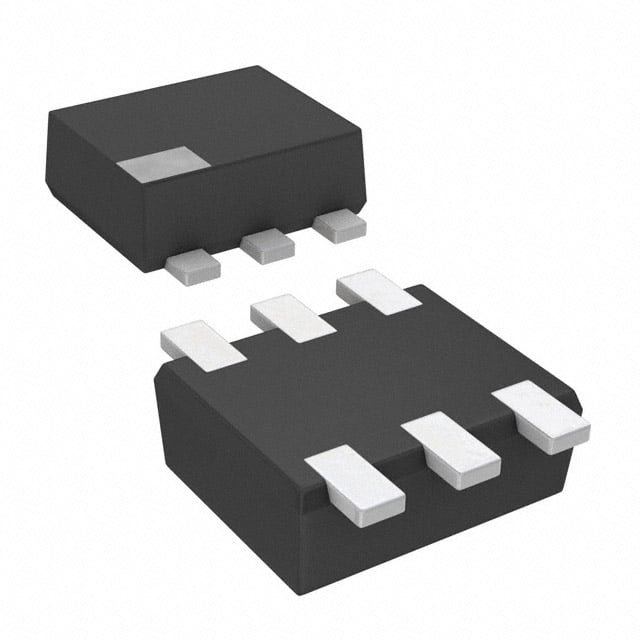

NP0H3A300A
TRANS PREBIAS NPN/PNP SSSMINI6
NP0H3A300A Hakkında
NP0H3A300A, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual transistör bileşenidir. Tek bir SOT-963 SMD paketinde 1 adet NPN ve 1 adet PNP transistörü barındıran bu komponent, giriş kademesi uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 80mA kolektör akımı, 150MHz (NPN) ve 80MHz (PNP) geçiş frekansı ile orta-hız lojik ve analog uygulamalarında yer alır. Her iki transistörün bazı entegre dirençler ile ön beslemesi yapılmış olması, tasarım basitliğini artırır. 125mW maksimum güç tüketimi ve 50V kolektör-emitör bozulma gerilimi ile orta güç uygulamalarında kullanılabilir. Pin sayısı az, paket boyutu küçük olan bu bileşen, yoğun PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
