Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

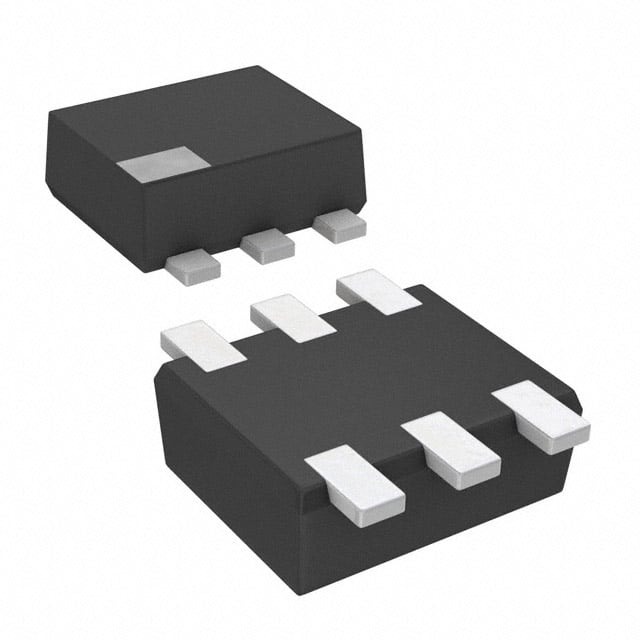

NP0G3D300A
TRANS PREBIAS NPN/PNP SSSMINI6
NP0G3D300A Hakkında
NP0G3D300A, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir adet NPN ve bir adet PNP transistörü içeren bu bileşen, SOT-963 yüzey monte paketinde sunulmaktadır. Maksimum 80mA collector akımı, 150MHz/80MHz transition frekansı ve 50V breakdown voltajı ile düşük güç uygulamalarında kullanılır. Entegre 22kΩ/47kΩ ve 47kΩ base-emitter dirençleri sayesinde harici biasing dirençlerine ihtiyaç duymaz. 125mW güç tüketimi limiti ile sinyal işleme, logic seviye çevirme ve anahtar uygulamalarında tercih edilir. Bileşen obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 22kOhms, 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
