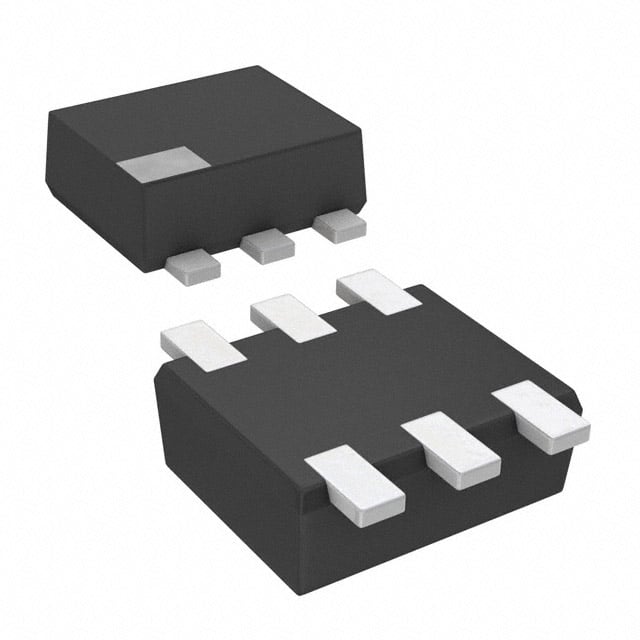

NP0G3D200A
TRANS PREBIAS NPN/PNP SSSMINI6
NP0G3D200A Hakkında
NP0G3D200A, Panasonic üretimi ön beslemeli (pre-biased) dual BJT transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SOT-963 SMD paketinde sunulmaktadır. Maksimum 80mA collector akımı, 150MHz/80MHz transition frekansı ve 50V breakdown voltajı ile düşük seviyeli sinyal amplifikasyonu ve anahtarlama uygulamalarında kullanılır. İntegre edilen base ve emitter dirençleri (4.7kΩ/22kΩ base, 4.7kΩ/47kΩ emitter) sayesinde harici önyüklemeli devrelere gerek olmadan hızlı tasarım yapılmasını sağlar. Maksimum 125mW güç dissipasyonu ile portabl cihazlar, ses sinyali işleme ve logic seviyeleri kontrol uygulamalarında yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 5mA, 10V / 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 4.7kOhms, 22kOhms |
| Resistor - Emitter Base (R2) | 4.7kOhms, 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
