Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
NP0G3D100A

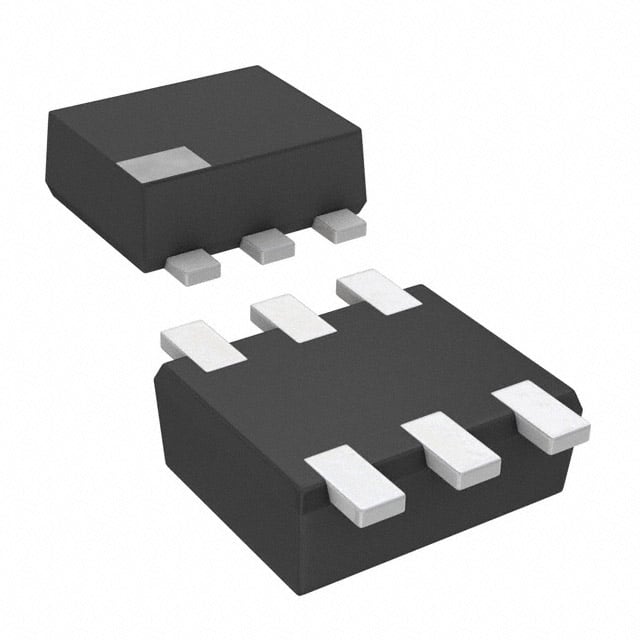

TRANS PREBIAS NPN/PNP SSSMINI6
NP0G3D100A Hakkında
NP0G3D100A, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SOT-963 (SSSMini6) SMD paketinde sunulmaktadır. Entegre 4.7kOhms ve 47kOhms base resistörleri ile transistörlerin ön beslemesini sağlayarak, devrelerde bias noktası ayarı gereksinimini ortadan kaldırır. 80mA maksimum collector akımı, 50V breakdown voltajı ve 125mW güç derecelendirmesi ile küçük sinyal anahtarlama ve amplifikasyon uygulamalarında kullanılır. 150MHz/80MHz transition frekansları sayesinde orta frekanslı lojik ve aşama seçme (phase selection) devrelerinde yer alabilir. Günümüzde üretimi durdurulmuş olup, arşiv veya onarım projelerinde referans bileşen olarak kaydedilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 5mA, 10V / 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 4.7kOhms, 47kOhms |
| Resistor - Emitter Base (R2) | 4.7kOhms, 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
