Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

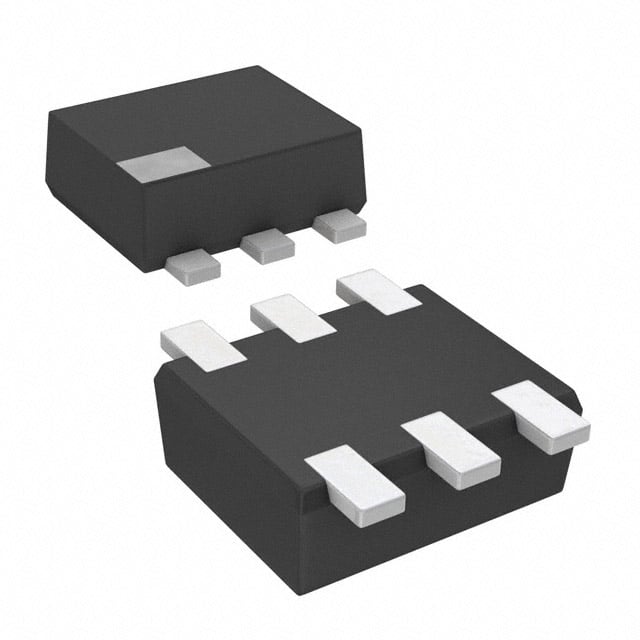

NP0G3A300A
TRANS PREBIAS NPN/PNP SSSMINI6
NP0G3A300A Hakkında
NP0G3A300A, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual transistör bileşenidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SOT-963 yüzey montaj paketinde sunulmaktadır. Her transistör için entegre edilmiş 47kOhms baz ve emitter-baz dirençleri bulunur. Maksimum 80mA kollektör akımı, 150MHz ve 80MHz transition frekansları ile sinyal işleme ve switching uygulamalarında kullanılabilir. 50V maksimum Vce breakdown voltajı ve 125mW maksimum güç disipasyonu özellikleriyle kompakt tasarımı gerektiren devrelerde tercih edilir. Lojik seviye dönüştürme, darbe sürme ve anahtarlama uygulamalarında yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
