Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
NP0G3A000A

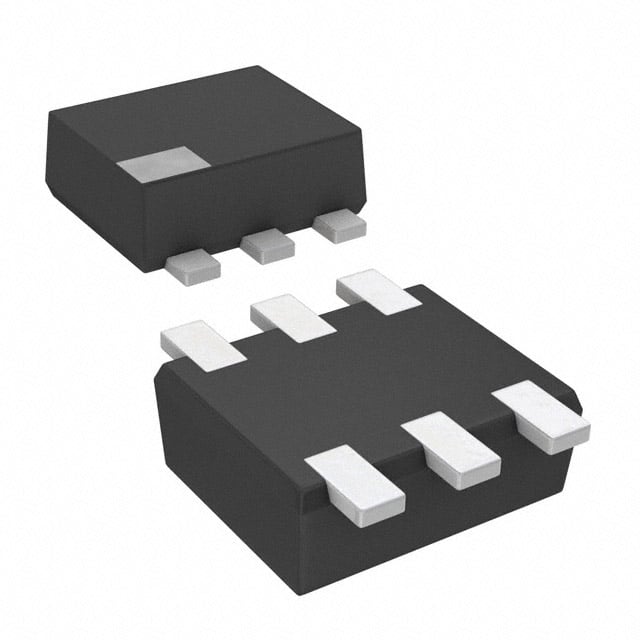

TRANS PREBIAS NPN/PNP SSSMINI6
NP0G3A000A Hakkında
NP0G3A000A, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual BJT transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SOT-963 (SSSMini6) yüzey montajlı paketinde sunulmaktadır. 80mA maksimum kolektör akımı ve 160 minimum DC akım kazanç (hFE) ile sahip olup, 150MHz ve 80MHz transition frekanslarında çalışabilir. 47kΩ ön beslemeli dirençler sayesinde entegre edilmiş impedans ağı ile pinlenmiştir. Maksimum 125mW güç tüketimi ve 50V kolektör-emiter kırılma voltajı ile karakterizedir. Küçük sinyal amplifikasyon, anahtarlama ve lojik uygulamalarında tercih edilir. Satürasyon voltajı 250mV @ 300µA/10mA ile belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
