Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
NP0G1AE00A
TRANS PREBIAS DUAL PNP SSSMINI6
NP0G1AE00A Hakkında

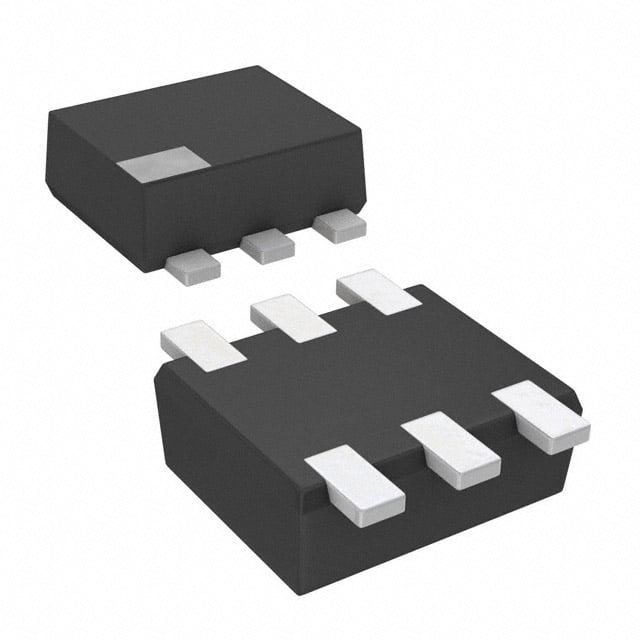

NP0G1AE00A, Panasonic tarafından üretilen ön beslemeli dual PNP transistör dizisidir. SOT-963 (SSSMini6) surface mount paketinde sunulan bu komponent, 80mA maksimum kolektör akımı ve 80MHz geçiş frekansı ile çalışır. İç direnç ağı (Base 47kΩ, Emitter-Base 22kΩ) ile ön beslemeli tasarım sayesinde, ek harici biyaslandırma devresi gerektirmeden kullanılabilir. 50V maksimum VCE(BR) ile çeşitli uygulama alanlarında yer alır. Ses amplifikatörleri, darbe şekillendirme devreleri ve anahtar uygulamalarında tercih edilir. Part Status: Obsolete olduğundan stok kontrol önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
