Transistörler - Bipolar (BJT) - Diziler

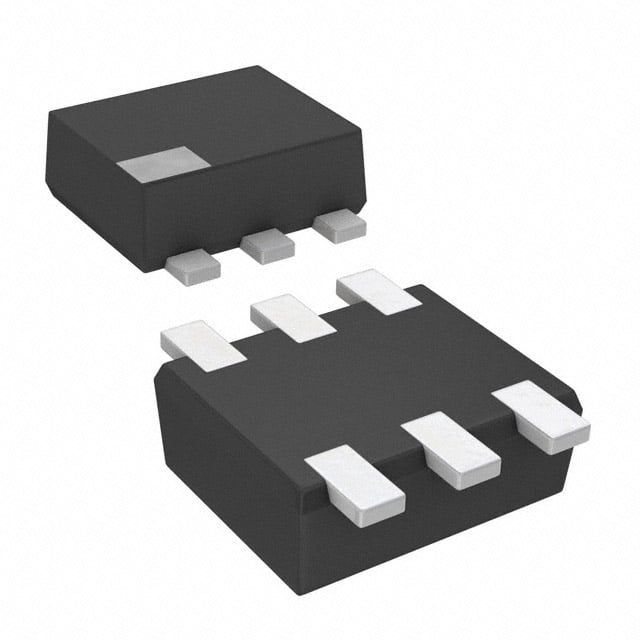

NP0A54700A
TRANS 2NPN 7V 0.01A SSSMINI6
NP0A54700A Hakkında
Panasonic NP0A54700A, iki adet NPN transistörün tek bir pakette entegre edildiği dual transistör dizisidir. Surface mount SSSMini6 (SOT-963) paketinde sunulan bu komponent, düşük güç uygulamalarında sinyal amplifikasyonu ve anahtarlama işlevleri için tasarlanmıştır. 7V maksimum collector-emitter gerilimi ve 10mA maksimum kolektör akımı ile çalışabilen transistör, 4GHz transit frekansı sayesinde orta frekanslı uygulamalarda kullanılabilir. 50mW maksimum güç dağılımı ve 125°C çalışma sıcaklığı desteği ile dar alanlı, ısı yönetiminin kritik olduğu tasarımlarda tercih edilir. Audio amplifikatörleri, frekans çoğaltıcılar, düşük seviye sinyal işleme devreleri ve portabl cihazlardaki kontrol devrelerinde yaygın olarak uygulanır. Minimum 80 hFE DC akım kazancı ile sabit akım kazancı gerektiren tasarımlara uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 1V / 80 @ 1mA, 1V |
| Frequency - Transition | 4GHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 50mW |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 2 NPN (Dual) |
| Voltage - Collector Emitter Breakdown (Max) | 7V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
