Transistörler - Bipolar (BJT) - Diziler

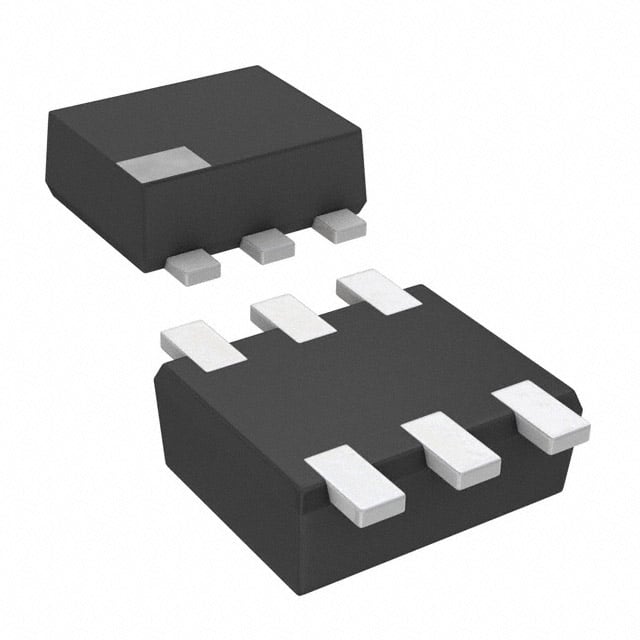

NP0A45600A
TRANS 2PNP 15V 0.05A SSSMINI6
NP0A45600A Hakkında
NP0A45600A, Panasonic tarafından üretilen dual PNP transistör dizisidir. Surface mount SOT-963 (SSSMini6-F1) paketinde sunulan bu komponent, iki adet PNP transistörü tek bir gövde içinde barındırır. 15V maksimum Vce breakddown voltajı ve 50mA maksimum kollektor akımı ile düşük güç uygulamalarına uygundur. 1.5GHz transition frequency ile sinyal işleme ve amplifikasyon devrelerinde kullanılabilir. 125°C maksimum işletme sıcaklığında 125mW güç kapasitesine sahiptir. Minimum 50 DC current gain değeri ile genel amaçlı switching ve amplifikasyon işlemleri gerçekleştirebilir. Kompakt boyutu sayesinde yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 1V |
| Frequency - Transition | 1.5GHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
