Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

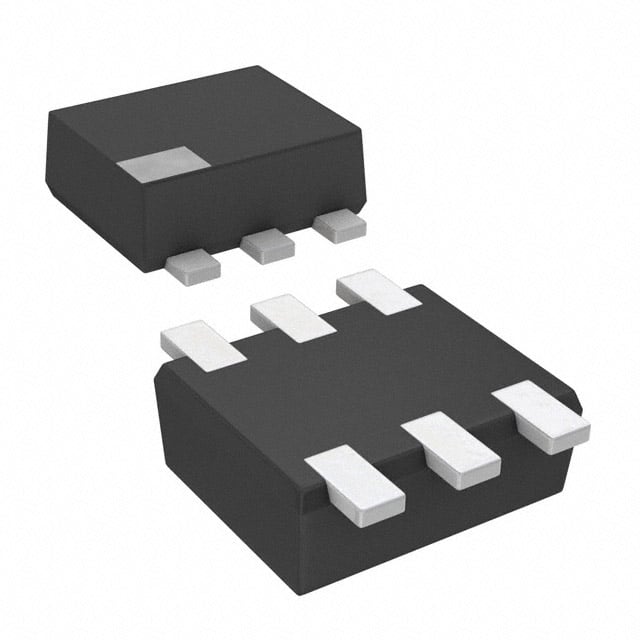

NP063D300A
TRANS PREBIAS NPN/PNP SSSMINI6
NP063D300A Hakkında
NP063D300A, Panasonic tarafından üretilen ön beslemeli dual BJT transistör (1 NPN + 1 PNP) olup SOT-963 Surface Mount paketinde sunulmaktadır. Bu komponent, entegre base dirençleri (10kΩ/47kΩ) ile birlikte gelir ve hızlı anahtarlama uygulamaları için optimize edilmiştir. Maksimum 80mA collector akımı, 150MHz/80MHz transition frekansı ve 50V breakdown voltajı ile çalışır. 5mA'de 160 minimum hFE değeri ile karakterize edilmiş bu transistör, düşük güç tüketimi (125mW) gerektiren dijital lojik devreleri, sinyal işleme, driver devreler ve analog switch uygulamalarında kullanılır. Yüksek integrasyon seviyesi sayesinde PCB alanı tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 10kOhms, 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
