Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

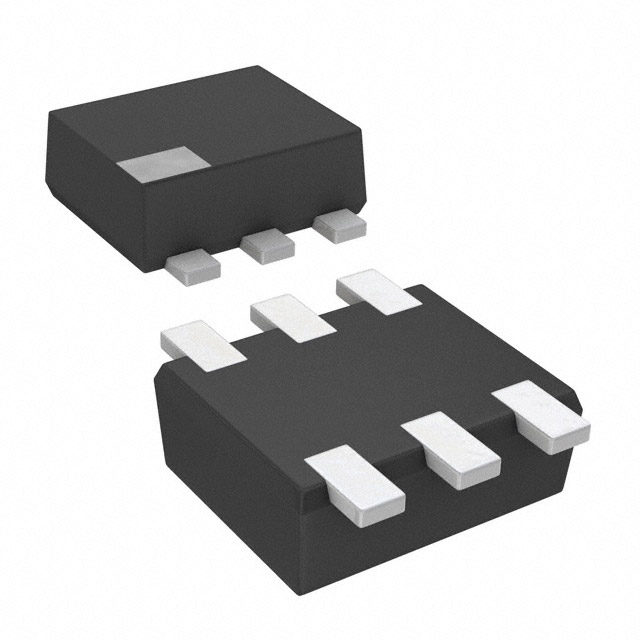

NP062AN00A
TRANS 2NPN PREBIAS SSSMINI6
NP062AN00A Hakkında
NP062AN00A, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual NPN transistör dizisidir. SOT-963 (SSSMini6) yüzey montajlı paketinde sunulan bu komponent, iki NPN transistörü entegre direnç ağı ile birlikte içermektedir. Base direnci 4.7kΩ ve emitter-base direnci 47kΩ olarak tasarlanmış olup, ön önyükleme devresi uygulamalarında doğrudan kullanıma hazırdır. Maksimum kolektör akımı 80mA, geçiş frekansı 150MHz ve maksimum güç dağılımı 125mW'tır. DC akım kazancı (hFE) 5mA kolektör akımında minimum 80 değerine sahiptir. Vce doyum voltajı 250mV'tur. 50V kolektör-emitter ters bozulma gerilimi ile sinyal işleme, lojik seviye anahtarlama ve düşük güç uygulamalarında tercih edilir. Bileşen şu anda üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
