Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

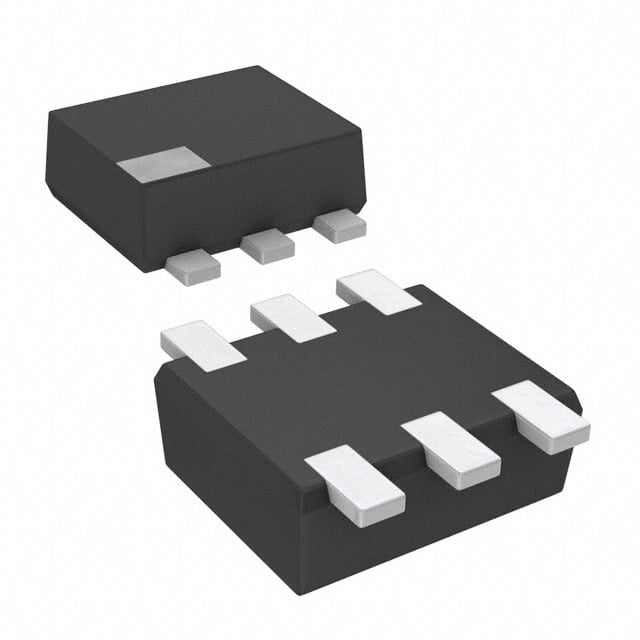

NP061A500A
TRANS PREBIAS DUAL PNP SSSMINI6
NP061A500A Hakkında
NP061A500A, Panasonic tarafından üretilen ön beslemeli dual PNP transistördür. SOT-963 (SSSMini6) yüzey montajlı paket içerisinde entegre edilmiş iki adet PNP transistörü ve baz biasine yönelik 10kΩ dirençler barındırır. Maksimum collector akımı 80mA, geçiş frekansı 80MHz'dir. Vce doyma gerilimi 250mV (10mA, 300µA koşullarında), collector-emitter kırılma gerilimi 50V'tur. 125mW maksimum güç dağıtımı ile sinyal işleme, anahtarlama uygulamaları ve düşük güç elektronik devrelerinde kullanılabilir. Ön beslemeli yapı sayesinde harici baz polarizasyon devrelerine gereksinim duymaz.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 10kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
