Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

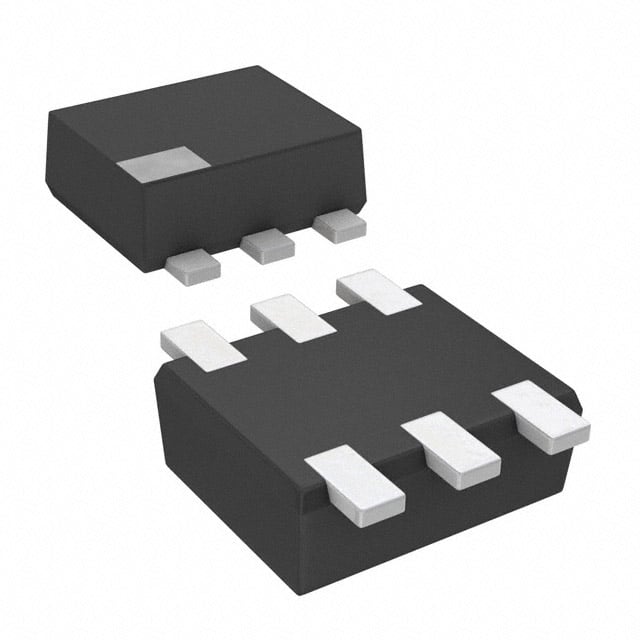

NP061A300A
TRANS PREBIAS DUAL PNP SSSMINI6
NP061A300A Hakkında
NP061A300A, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual PNP transistör dizisidir. SOT-963 yüzey montaj paketinde sunulan bu komponent, 80mA maksimum collector akımı ve 80MHz transition frequency'ye sahiptir. Entegre base ve emitter dirençleri (her biri 47kΩ) ile doğrudan kullanıma hazır bir yapı sunar. 50V collector-emitter breakdown voltajı ve 125mW güç derecelendirmesi ile, analog sinyal işleme, ses amplifikasyonu, anahtarlama uygulamaları ve düşük güçlü amplifikasyon devrelerinde tercih edilir. Kompakt tasarımı sayesinde yoğun PCB düzenlemelerine uygun bir çözüm sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
