Transistörler - Bipolar (BJT) - Diziler
NP0450100A

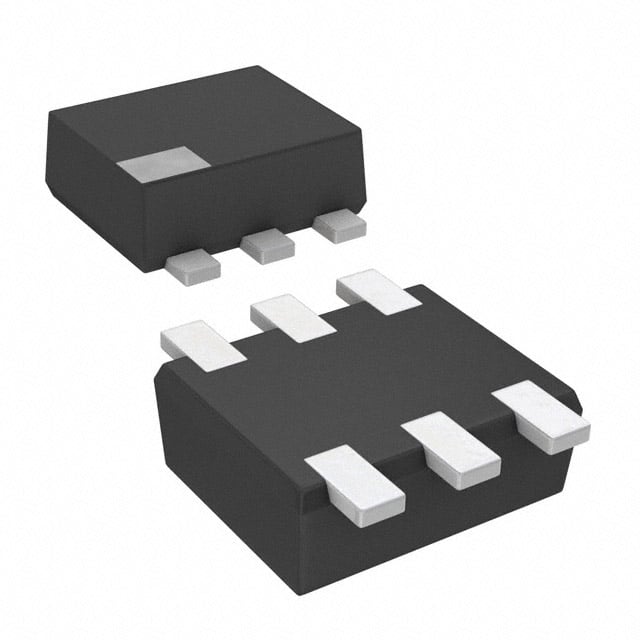

TRANS 2NPN 50V 0.1A SSSMINI
NP0450100A Hakkında
Panasonic NP0450100A, iki adet NPN transistörün entegre edildiği bir transistör dizisi bileşenidir. SSSMini6-F1 (SOT-963) yüzey montajlı pakette sunulan bu komponent, 50V collector-emitter gerilim yönetebilir ve maksimum 100mA kollektör akımı ile çalışır. 150MHz geçiş frekansı ve 180'in minimum DC akım kazancı (hFE) özelliğine sahiptir. 125mW maksimum güç tüketimine sahip bu bileşen, taşınabilir cihazlarda sinyal işleme, anahtarlama ve amplifikasyon uygulamalarında kullanılır. 300mV doyma gerilimi ile düşük güç tüketimi gerektiren portatif elektronik ürünlerde ve düşük frekanslı kontrol devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 2mA, 10V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
