Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
NP043A300A

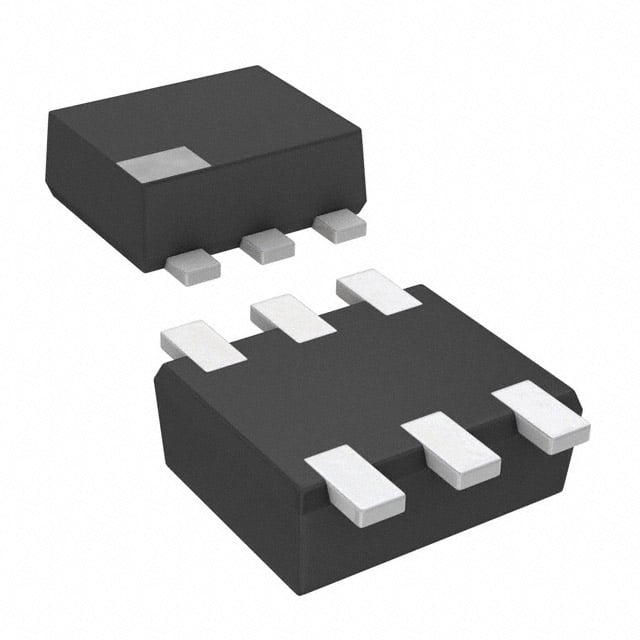

TRANS PREBIAS NPN/PNP SSSMINI6
NP043A300A Hakkında
Panasonic NP043A300A, ön beslemeli NPN/PNP transistör çiftini içeren entegre bir bileşendir. SOT-963 (SSSMini6) paketinde sunulan bu dual transistör, 80mA maksimum collector akımı ve 150MHz/80MHz transition frekansıyla çalışır. 47kOhm base ve emitter-base dirençleri ile ön yüklenmiş olan bu bileşen, sinyal anahtarlaması, amplifikasyon ve lojik devre uygulamalarında kullanılır. 50V breakdown voltajı ve 250mV saturation voltajı ile düşük güç tüketimli tasarımlara uygundur. Tüketici elektroniği, bilgisayar çevrebirim cihazları ve endüstriyel kontrol sistemlerinde yaygın olarak yer alır. En yüksek 125mW güç dağıtımı ile tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
