Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
NP043A200A

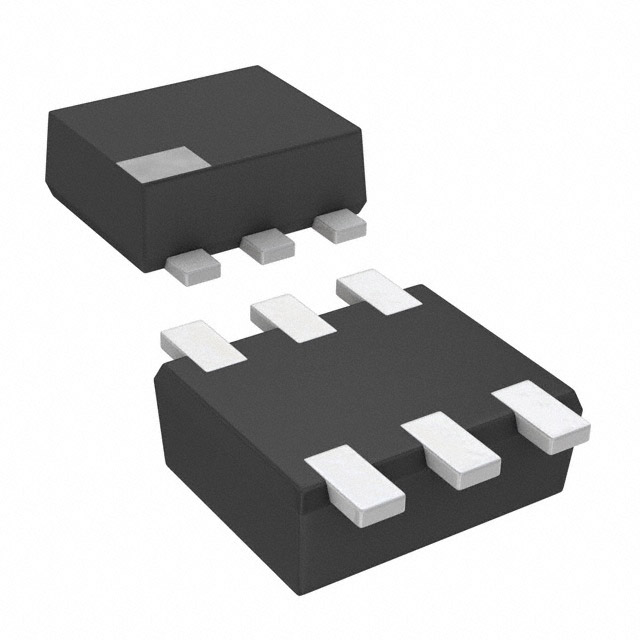

TRANS PREBIAS NPN/PNP SSSMINI6
NP043A200A Hakkında
NP043A200A, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörün entegre edilmiş hali ile hazır konfigürasyonda kullanım sağlar. SOT-963 SMD paketinde 6 pin olarak sunulan bu komponent, 80mA maksimum kolektör akımı ve 150MHz/80MHz transition frekansı ile sayısal lojik devreleri yönlendirmede (driver), sinyal anahtarlamasında ve amplifikasyon uygulamalarında tercih edilir. Entegre 22kOhms baz dirençleri ile ön yükleme özelliği sayesinde sürücü devrelerinde harici bileşen sayısını azaltarak PCB alanı tasarrufu sağlar. 50V collector-emitter diyelectric dayanımı ve 125mW maksimum güç dağılımı ile endüstriyel ve tüketici elektronik uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SSSMini6-F1 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
