Transistörler - Bipolar (BJT) - Tekil

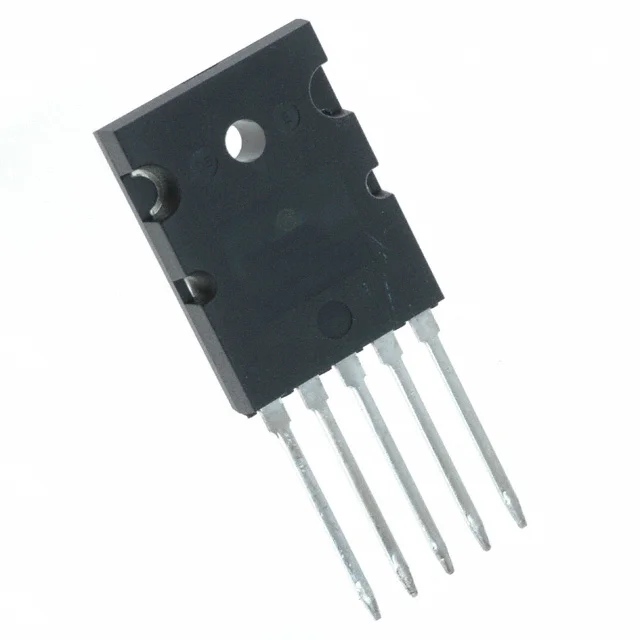

NJL3281DG
TRANS NPN 260V 15A TO-264
NJL3281DG Hakkında
NJL3281DG, onsemi tarafından üretilen TO-264-5 paketli NPN bipolar güç transistörüdür. 260V kolektör-emiter kırılma voltajı ve 15A maksimum kolektör akımı kapasitesine sahip bu transistör, 200W güç seviyesine kadar çalışmaya uygun şekilde tasarlanmıştır. 30MHz transition frequency'ye sahip bileşen, 5A'de 5V'ta 75 minimum DC akım kazancı (hFE) sağlar. -65°C ile +150°C sıcaklık aralığında çalışabilmesi, endüstriyel ve otomotiv uygulamalarında güç anahtarlaması, amplifikasyon ve motor sürücüleri gibi alanlarda kullanılmaya uygun kılar. Through-hole montaj tipi sayesinde geleneksel PCB tasarımlarına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 50µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 75 @ 5A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-264-5 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-264 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 260 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
