Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
NHUMD13F
NHUMD13/SOT363/SC-88

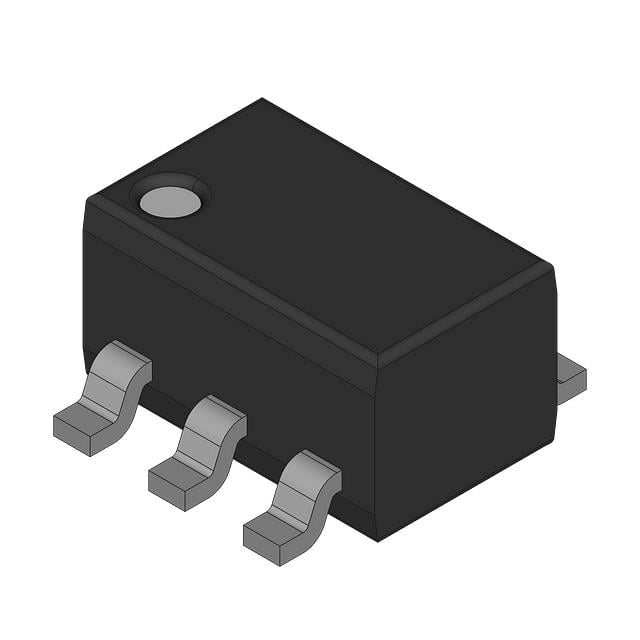

NHUMD13F Hakkında
NHUMD13F, Nexperia tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Tek bir IC içinde 1 adet NPN ve 1 adet PNP transistörü barındırır. 6-TSSOP/SC-88/SOT-363 yüzey montajlı paketinde sunulur.
Bileşen özellikleri: 100mA maksimum kolektör akımı, 170MHz transition frequency, 350mW maksimum güç ve 80V maksimum Vce breakdown voltajıdır. Dahili 4.7kΩ baz direnci ve 47kΩ emitter-baz direnci ile önceden ayarlanmıştır. 100mV satürasyon voltajı ile güvenilir anahtarlama performansı sağlar.
Sinyal işleme, darbe amplifikasyonu, mantık seviyeleri arasında interfacing, anahtarlama uygulamaları ve genel amaçlı transistör fonksiyonlarında kullanılır. Kompakt paket tasarımı, düşük güç tüketimi ve entegre baz dirençleriyle devre tasarımını basitleştirir ve PCB alanını ekonomik kullanım sağlar.
Bileşen özellikleri: 100mA maksimum kolektör akımı, 170MHz transition frequency, 350mW maksimum güç ve 80V maksimum Vce breakdown voltajıdır. Dahili 4.7kΩ baz direnci ve 47kΩ emitter-baz direnci ile önceden ayarlanmıştır. 100mV satürasyon voltajı ile güvenilir anahtarlama performansı sağlar.
Sinyal işleme, darbe amplifikasyonu, mantık seviyeleri arasında interfacing, anahtarlama uygulamaları ve genel amaçlı transistör fonksiyonlarında kullanılır. Kompakt paket tasarımı, düşük güç tüketimi ve entegre baz dirençleriyle devre tasarımını basitleştirir ve PCB alanını ekonomik kullanım sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 5V |
| Frequency - Transition | 170MHz, 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 350mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | 6-TSSOP |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 80V |
