Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
NHUMB13F

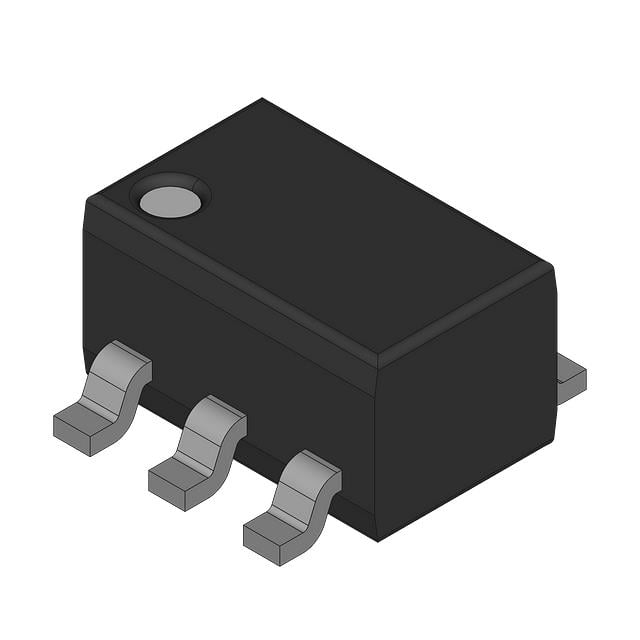

NHUMB13/SOT363/SC-88
NHUMB13F Hakkında
NHUMB13F, Nexperia tarafından üretilen dual PNP ön beslemeli (pre-biased) transistör dizisidir. 6-TSSOP (SC-88, SOT-363) paketinde sunulan bu komponent, her bir transistör için entegre edilmiş base ve emitter direnç ağlarına sahiptir. 100mA maksimum collector akımı, 80V breakdown voltajı ve 150MHz transition frequency ile orta hızlı anahtarlama uygulamalarında kullanılır. Entegre direnç yapısı (4.7kΩ base, 47kΩ emitter-base) sayesinde ön beslemeli yapılandırma sağlanır ve harici biyaslandırma dirençlerine olan ihtiyacı azaltır. TTL/CMOS lojik seviyeleriyle çalışan darbe şekillendirme, inverter ve anahtarlama devrelerinde uygulanır. 350mW maksimum güç dağılımı ile kompakt tasarımlar için elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 5V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 350mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | 6-TSSOP |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 80V |
