Diyotlar - Doğrultucular - Tekil

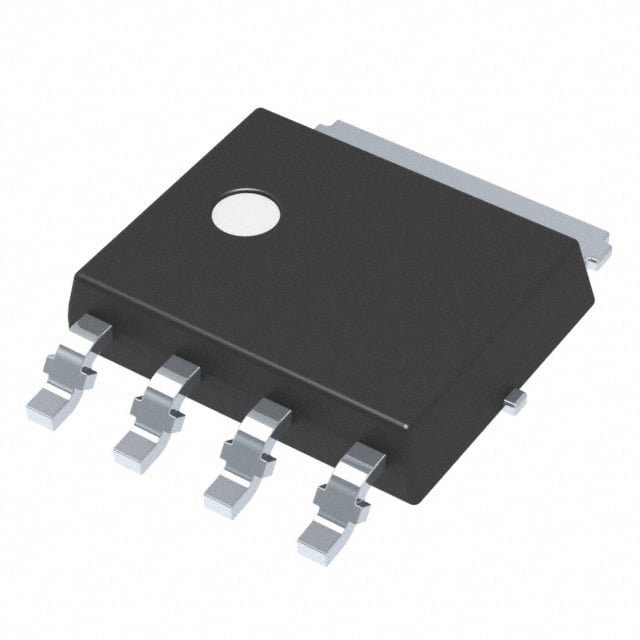

NHP820LFST1G
RECTIFIER 200V 8A
- Üretici
- onsemi
- Paket/Kılıf
- SOT-1023
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NHP820
NHP820LFST1G Hakkında
NHP820LFST1G, onsemi tarafından üretilen 200V 8A kapasiteli hızlı iyileşme standart diyotudur. Surface mount LFPAK4 (5x6mm) paketinde sunulan bu bileşen, 35ns reverse recovery time ile yüksek frekanslı uygulamalarda kullanılmak üzere tasarlanmıştır. Forward voltajı 8A'de maksimum 1V'tür. -55°C ile 175°C arasında çalışabilir. AC/DC konvertörlerde, güç kaynağı uygulamalarında ve doğrultma devrelerinde kullanılan bu diyot, düşük reverse leakage akımı (200V'de 1µA) sayesinde hassas uygulamalara da uygun hale getirilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-1023, 4-LFPAK |
| Part Status | Active |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LFPAK4 (5x6) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
