Diyotlar - Doğrultucular - Tekil

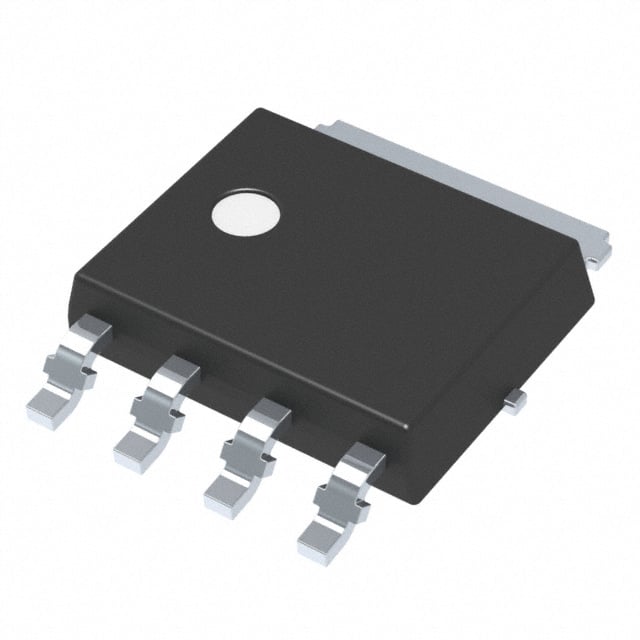

NHP620LFST1G
RECTIFIER 200V 6A
- Üretici
- onsemi
- Paket/Kılıf
- SOT-1023
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NHP620LFST1G
NHP620LFST1G Hakkında
NHP620LFST1G, onsemi tarafından üretilen 200V 6A kapasiteli hızlı iyileşme standart diyotudur. SOT-1023 (LFPAK4) yüzey montajı paketinde sunulan bu doğrultma diyotu, 950 mV forward voltaj ve 50 ns reverse recovery time özellikleriyle yüksek frekanslı anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilen bileşen, AC/DC güç kaynakları, invertörler ve anahtarlama regülatörlerinde etkili doğrultma sağlar. 500 nA reverse leakage akımı ile düşük enerji kaybı sunması, verimli güç elektronik tasarımlarında tercih edilmesini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 6A |
| Current - Reverse Leakage @ Vr | 500 nA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-1023, 4-LFPAK |
| Part Status | Active |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LFPAK4 (5x6) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 6 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
