Transistörler - IGBT - Tekil

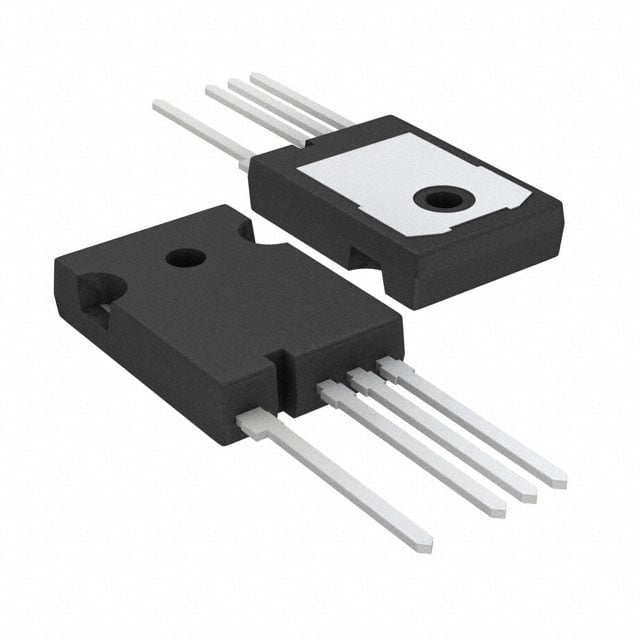

NGTB40N120FL2WAG
IGBT FIELD STOP 1200V 160A TO247
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NGTB40N120FL2
NGTB40N120FL2WAG Hakkında
NGTB40N120FL2WAG, Rochester Electronics tarafından üretilen Field Stop tipi IGBT transistördür. 1200V gerilimdeki uygulamalarda 160A kolektör akımı ile çalışabilir. TO-247-4 paketinde sunulan bu bileşen, güç elektronik devreleri, indüktif yük anahtarlaması, motor sürücüleri ve endüstriyel kontrol sistemlerinde kullanılır. 536W maksimum güç disipasyonu kapasitesine sahip olan transistör, -55°C ile 175°C arasında sıcaklık aralığında güvenilir şekilde çalışır. 313nC gate yükü ve hızlı anahtarlama özellikleri (30ns açılış, 145ns kapanış) ile verimliliği artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 313 nC |
| IGBT Type | Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Obsolete |
| Power - Max | 536 W |
| Reverse Recovery Time (trr) | 240 ns |
| Supplier Device Package | TO-247-4L |
| Switching Energy | 1.7mJ (on), 1.1mJ (off) |
| Td (on/off) @ 25°C | 30ns/145ns |
| Test Condition | 600V, 40A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
