Transistörler - IGBT - Tekil

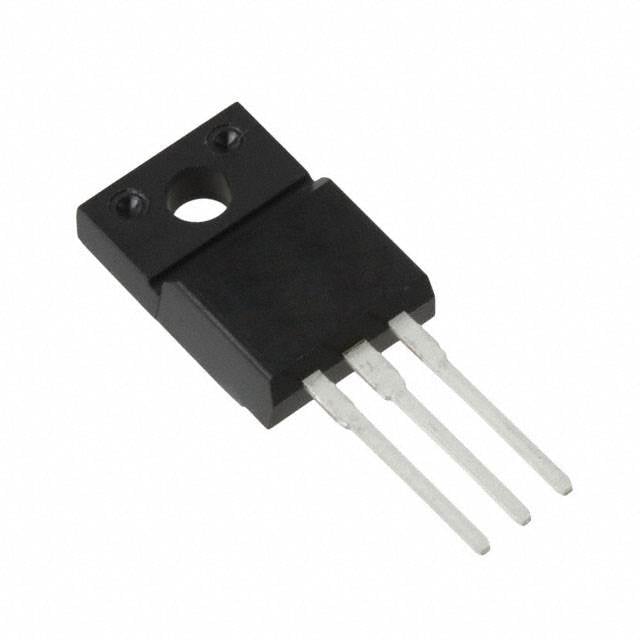

NGTB15N60R2FG
IGBT 600V 24A TO220F-3FS
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NGTB15N60R2
NGTB15N60R2FG Hakkında
NGTB15N60R2FG, Rochester Electronics tarafından üretilen 600V 24A kapasiteli bir IGBT (Insulated Gate Bipolar Transistor) transistördür. TO-220-3 paketinde sunulan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 24A sabit collector akımı ve 60A pulse akımı kapasitesi ile güç dönüştürme, motor sürücüleri, kaynak makinaları ve endüstriyel kontrol sistemleri gibi uygulamalarda yer alır. 175°C maksimum junction sıcaklığında çalışabilen bileşen, 2.1V Vce(on) değeri ile düşük konversiyon kayıpları sağlar. 80nC gate charge ve 70/190ns on/off gecikmesi ile hızlı anahtarlama performansı sunar. Reverse recovery süresi 95ns olup, 550µJ açılış ve 220µJ kapanış anahtarlama enerjisine sahiptir. Bileşen güncel üretim dışında olup, stok uygunluğu kontrol edilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 24 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 80 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 54 W |
| Reverse Recovery Time (trr) | 95 ns |
| Supplier Device Package | TO-220F-3FS |
| Switching Energy | 550µJ (on), 220µJ (off) |
| Td (on/off) @ 25°C | 70ns/190ns |
| Test Condition | 300V, 15A, 30Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
