Transistörler - IGBT - Tekil
NGTB10N60FG

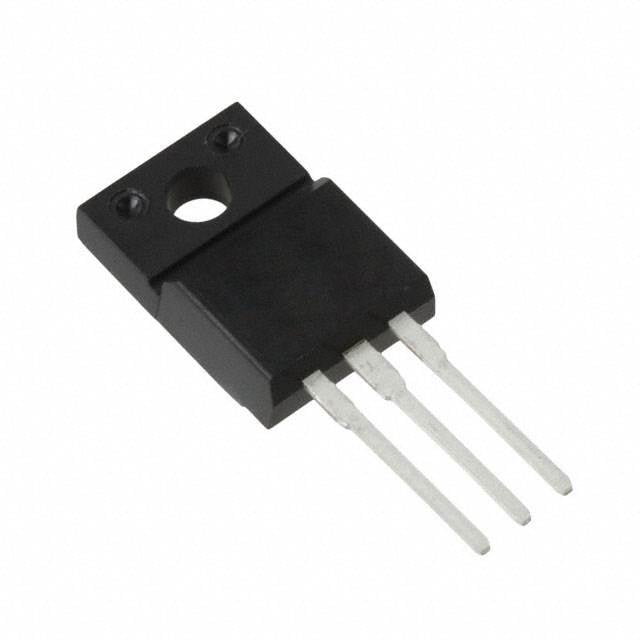

IGBT 600V 10A TO220F3
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NGTB10N60FG
NGTB10N60FG Hakkında
NGTB10N60FG, onsemi tarafından üretilen 600V/10A rated IGBT transistörüdür. TO-220-3 through-hole paketinde sunulan bu komponent, Vce(on) değeri 15V gate voltajında 10A akımda 1.7V olan ve 40W güç disipasyonuna sahiptir. Gate charge 55nC, reverse recovery time 70ns olarak belirtilmiş olup, açılış/kapanış gecikmesi (Td on/off) sırasıyla 40ns/145ns'dir. Maksimum pulse collector akımı 72A, breakdown voltajı 600V'dir. Endüstriyel uygulamalarda, motor kontrol devrelerinde, anahtarlama güç kaynağı tasarımlarında ve inverter uygulamalarında kullanım için uygundur. Ürün statüsü obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Pulsed (Icm) | 72 A |
| Gate Charge | 55 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Reverse Recovery Time (trr) | 70 ns |
| Supplier Device Package | TO-220F-3FS |
| Td (on/off) @ 25°C | 40ns/145ns |
| Test Condition | 300V, 10A, 30Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
