Transistörler - IGBT - Tekil

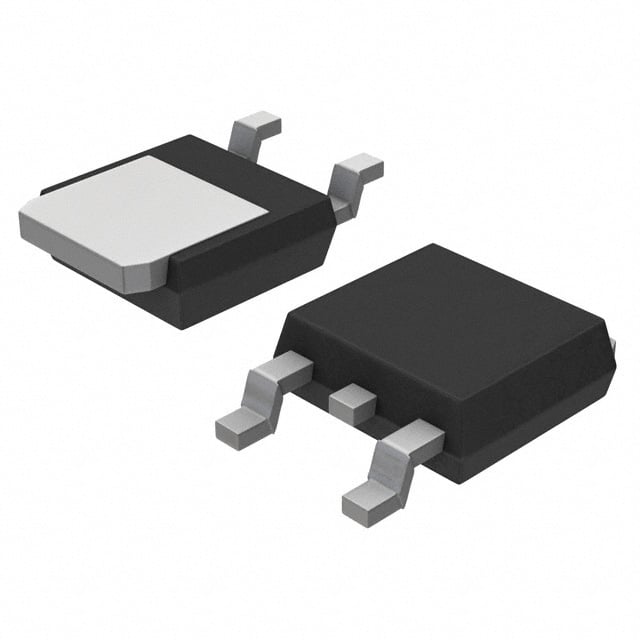

NGD8205NT4G
IGBT 390V 20A 125W DPAK
- Üretici
- onsemi
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NGD8205
NGD8205NT4G Hakkında
NGD8205NT4G, onsemi tarafından üretilen tekil IGBT transistördür. 390V maksimum collector-emitter gerilimi ve 20A maksimum collector akımı ile çalışır. DPAK (TO-252-3) yüzey montajlı pakette sunulur. 125W maksimum güç dağıtım kapasitesine sahiptir. -55°C ile 175°C arasında çalışma sıcaklık aralığında kullanılabilir. Logic giriş tipi ile TTL/CMOS lojik seviyesi uyumludur. 1.9V Vce(on) değeri ile düşük ileri gerilim düşüşü sağlar. İleri açılma süresi 5µs olarak belirtilmiştir. Motor kontrolü, ışık kontrol devreleri ve anahtarlama uygulamalarında kullanılan bir IGBT bileşenidir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Pulsed (Icm) | 50 A |
| Input Type | Logic |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power - Max | 125 W |
| Supplier Device Package | DPAK |
| Td (on/off) @ 25°C | -/5µs |
| Test Condition | 300V, 9A, 1kOhm, 5V |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 4.5V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 390 V |
