Transistörler - IGBT - Tekil

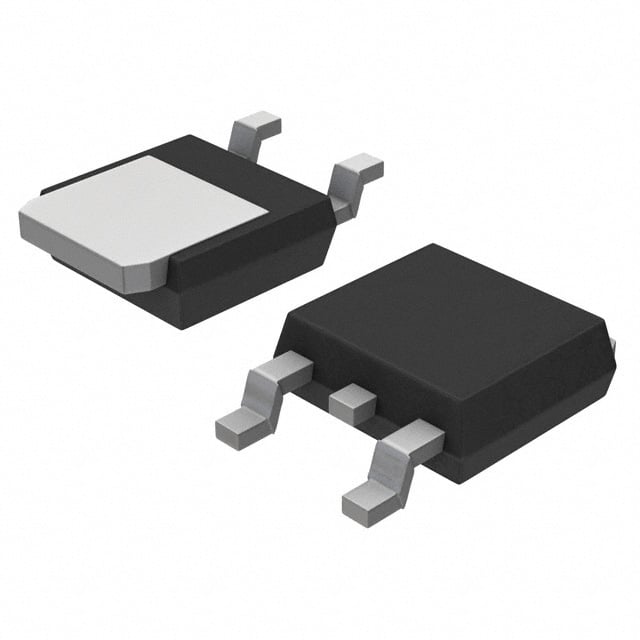

NGD8201BNT4G
IGBT 400V 20A 125W DPAK-3
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NGD8201
NGD8201BNT4G Hakkında
NGD8201BNT4G, Littelfuse tarafından üretilen tek bir IGBT transistördür. 400V kollektör-emitör gerilimi ve 20A maksimum kollektör akımı ile tasarlanmıştır. TO-252 (DPak) yüzey montaj paketinde sunulan bu bileşen, maksimum 115W güç tüketebilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında kullanılabilir. Vce(on) değeri 1.8V (4.5V gate gerilimi, 10A kollektör akımında) olarak belirtilmiştir. 4µs kapalı kapanma zamanı (Td off) ve 50A pulslu kollektör akımı ile karakterize edilir. Güç kaynakları, motor kontrol, anahtarlama uygulamaları ve endüstriyel elektronik sistemlerinde kullanılan bir bileşendir. Bileşen üretim durdurulmuş (obsolete) olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Pulsed (Icm) | 50 A |
| Input Type | Logic |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power - Max | 115 W |
| Supplier Device Package | TO-252, (D-Pak) |
| Td (on/off) @ 25°C | -/4µs |
| Test Condition | 300V, 6.5A, 1kOhm |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 4.5V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 430 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
