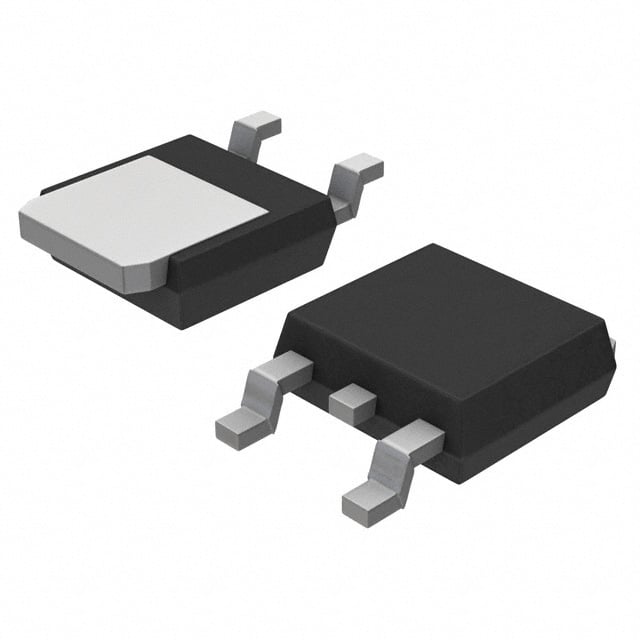

NGD18N45CLBT4G
IGBT 500V 18A DPAK
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NGD18N45CLBT4G
NGD18N45CLBT4G Hakkında
NGD18N45CLBT4G, Littelfuse tarafından üretilen 500V IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 18A sürekli kolektör akımı ve 50A darbe akımı kapasitesine sahip bu komponent, DPak (TO-252-3) yüzey montaj paketinde sunulmaktadır. Logic seviyesi giriş kontrolüne uygun olup, -55°C ile 175°C arasında çalışabilmektedir. 2.3V Vce(on) değeri ile düşük iletim kaybına sahiptir. Maksimum 115W güç dağıtım kapasitesine sahip olan bu transistör, anahtarlama uygulamalarında, motor kontrol devrelerinde, DC-DC konvertörlerde ve güç yönetimi uygulamalarında kullanılır. Hızlı anahtarlama karakteristiği (420ns açılış, 2.9µs kapanış) ile verimli güç işleme sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 18 A |
| Current - Collector Pulsed (Icm) | 50 A |
| Input Type | Logic |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power - Max | 115 W |
| Supplier Device Package | TO-252, (D-Pak) |
| Td (on/off) @ 25°C | 420ns/2.9µs |
| Test Condition | 300V, 1kOhm, 5V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 4.5V, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 500 V |
