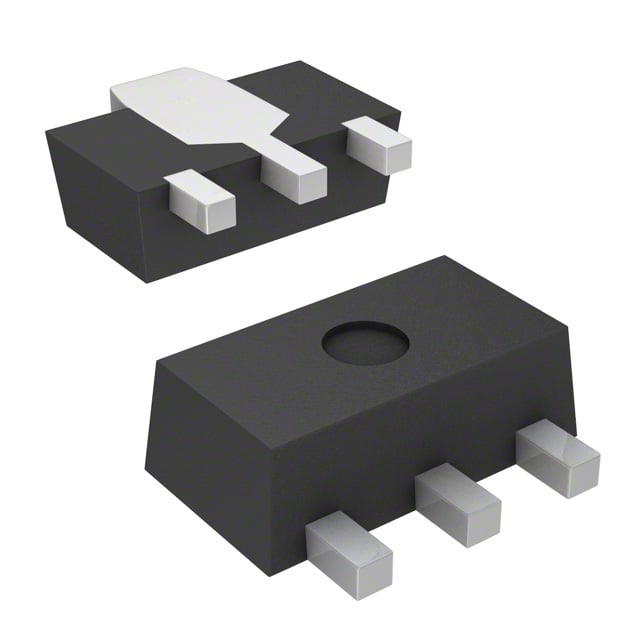

NESG270034-T1-AZ
NPN SILICON MEDIUM POWER TRANSIS
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NESG270034
NESG270034-T1-AZ Hakkında
NESG270034-T1-AZ, CEL tarafından üretilen NPN silikon orta güç transistörüdür. RF uygulamalarına yönelik tasarlanmış bu bileşen, 750mA maksimum collector akımı ve 1.9W maksimum güç derecelendirmesi ile çalışır. 100mA collector akımında 80'lik minimum DC akım kazancı (hFE) sağlar. 9.2V collector-emitter breakdown voltajı ile RF amplifikatör devreleri, sinyal işleme uygulamaları ve orta güç yükselticiler için uygundur. Surface mount SO-243AA (SOT-89) paketine sahip olan transistör, 150°C'ye kadar çalışan ortam sıcaklığında güvenilir performans gösterir. Part Status'u Last Time Buy olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 750mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 100mA, 3V |
| Gain | 19.5dB |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Last Time Buy |
| Power - Max | 1.9W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 9.2V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
