Transistörler - Bipolar (BJT) - RF

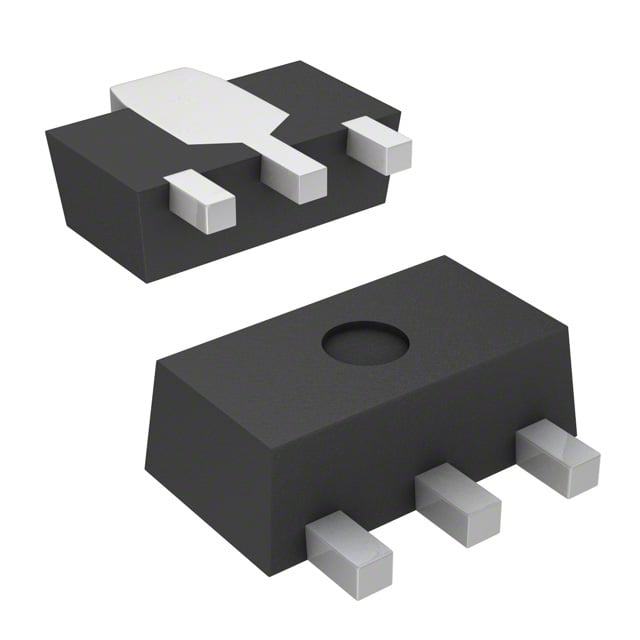

NESG250134-T1-AZ
TRANS NPN 900MHZ SOT-89
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NESG250134
NESG250134-T1-AZ Hakkında
NESG250134-T1-AZ, CEL tarafından üretilen bir NPN bipolar junction transistördür (BJT). 900MHz frekans aralığında çalışan bu RF transistörü, yüksek hızlı anahtarlama ve RF amplifikasyon uygulamalarında kullanılır. Surface mount TO-243AA paketinde sunulan bileşen, maksimum 500mA kollektör akımı, 10GHz transition frekansı ve 23dB kazanç özelliğine sahiptir. 1.5W maksimum güç ile tasarlanan transistör, 9.2V kollektör-emitter kapanma voltajında çalışabilir. İleri seviye RF devrelemeleri, radyo frekans amplifikatörleri ve hızlı anahtarlama devreleri için uygun bir seçenektir. Not: Bu ürün obsolete (üretimi sonlandırılmış) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 100mA, 3V |
| Frequency - Transition | 10GHz |
| Gain | 23dB |
| Mounting Type | Surface Mount |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.5W |
| Supplier Device Package | 3-PowerMiniMold |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 9.2V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
