Transistörler - Bipolar (BJT) - RF
NE85634-T1

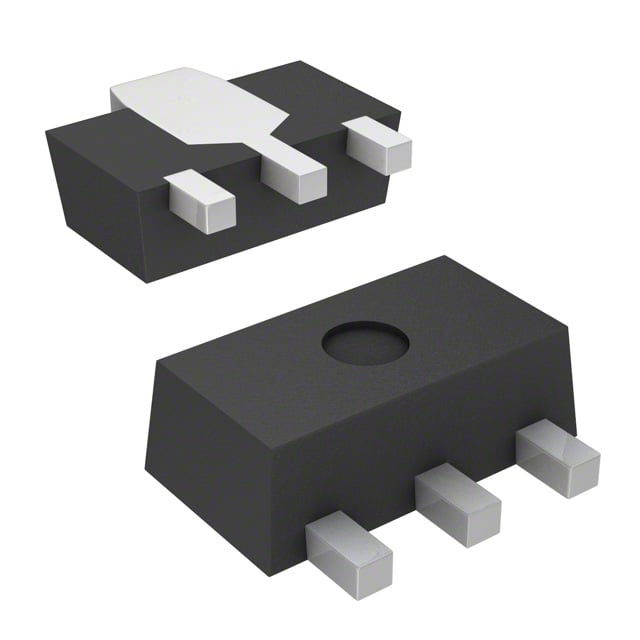

RF TRANS NPN 12V 6.5GHZ SOT89
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE85634
NE85634-T1 Hakkında
NE85634-T1, California Eastern Laboratories tarafından üretilen RF uygulamaları için tasarlanmış NPN bipolar transistördür. 6.5GHz transition frequency ve 12V collector-emitter breakdown voltajı ile yüksek frekanslı haberleşme sistemlerinde kullanılır. 100mA maksimum collector akımı ve 2W maksimum güç derecelendirmesi ile küçük sinyal RF amplifikatörleri, osilatörler ve switch uygulamalarına uygundur. 1.4dB tipik noise figure değeri ile düşük gürültü uygulamalarında tercih edilir. SOT-89 yüzey montajlı paket, kompakt PCB tasarımları için elverişlidir. -55°C ile +150°C çalışma sıcaklık aralığında çalışabilir. Günümüzde üretimi durdurulmuş (obsolete) durumda olup, eski sistemlerin bakım ve onarımında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 20mA, 10V |
| Frequency - Transition | 6.5GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.4dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 2W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
