Transistörler - Bipolar (BJT) - RF

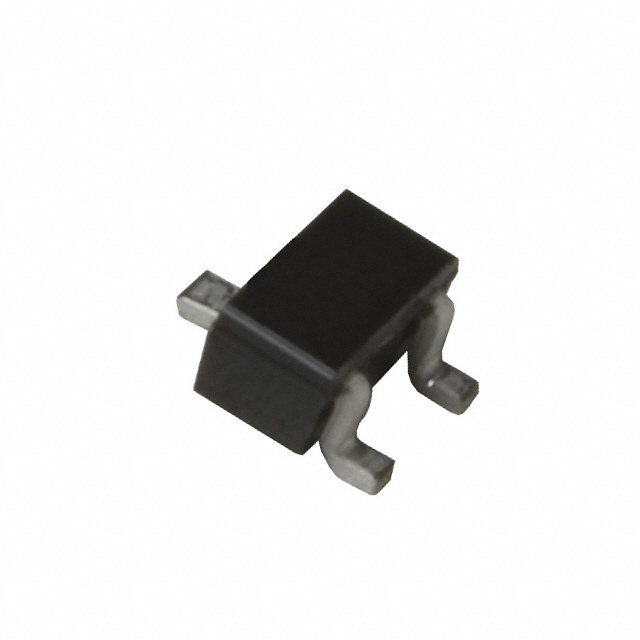

NE85619-T1-A
RF TRANS NPN 12V 4.5GHZ SOT523
- Paket/Kılıf
- SOT-523
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE85619
NE85619-T1-A Hakkında
NE85619-T1-A, California Eastern Laboratories tarafından üretilen, RF uygulamaları için tasarlanmış NPN bipolar transistördür. 4.5GHz transition frequency ile yüksek frekans çalışmalar için uygundur. 12V collector-emitter breakdown voltajı ve 100mA maksimum collector akımı ile RF amplifikatör, LNA (Low Noise Amplifier) ve diğer yüksek frekans devrelerde kullanılır. 1.2dB gürültü şekli ve 9dB kazanç özellikleri sayesinde zayıf sinyallerin güçlendirilmesinde tercih edilir. Surface mount SOT-523 paket tipi ile kompakt PCB tasarımlarına uyum sağlar. 150°C maksimum junction sıcaklığı ve 100mW maksimum güç dağılımı özellikleri endüstriyel uygulamalarda güvenli çalışma sağlar. Not: Bu ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 7mA, 3V |
| Frequency - Transition | 4.5GHz |
| Gain | 9dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.2dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-523 |
| Part Status | Obsolete |
| Power - Max | 100mW |
| Supplier Device Package | SOT-523 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
