Transistörler - Bipolar (BJT) - RF

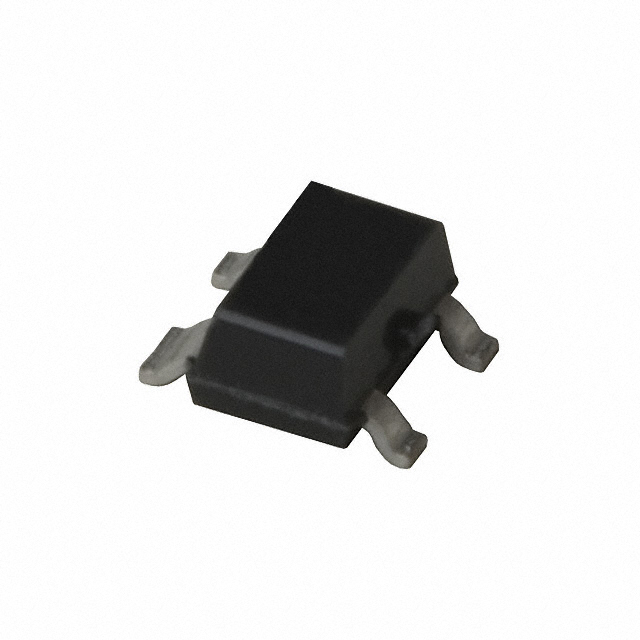

NE68518-T1-A
RF TRANS NPN 6V 12GHZ SOT343
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE68518
NE68518-T1-A Hakkında
NE68518-T1-A, California Eastern Laboratories tarafından üretilen NPN tipi RF transistördür. 12GHz transition frekansında çalışan bu yüksek frekans transistörü, 6V maksimum collector-emitter gerilimine sahiptir. 30mA maksimum collector akımı ile tasarlanmış olup, 150mW güç tüketimine kadar çalışabilir. 2GHz'de 1.5dB noise figure ile RF uygulamalarında düşük gürültü performansı sunar. SC-82A (SOT-343) yüzey montaj paketinde sunulan komponent, 11dB kazanç değerine sahiptir. Mikrodalga uydu haberleşmesi, uydu cihazları, RF amplifikasyon ve geniş bant haberleşme sistemlerinde kullanılmaya uygundur. Cihazın üretimi sonlandırılmış (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 75 @ 10mA, 3V |
| Frequency - Transition | 12GHz |
| Gain | 11dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.5dB @ 2GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Supplier Device Package | SOT-343 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 6V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
