Transistörler - Bipolar (BJT) - RF

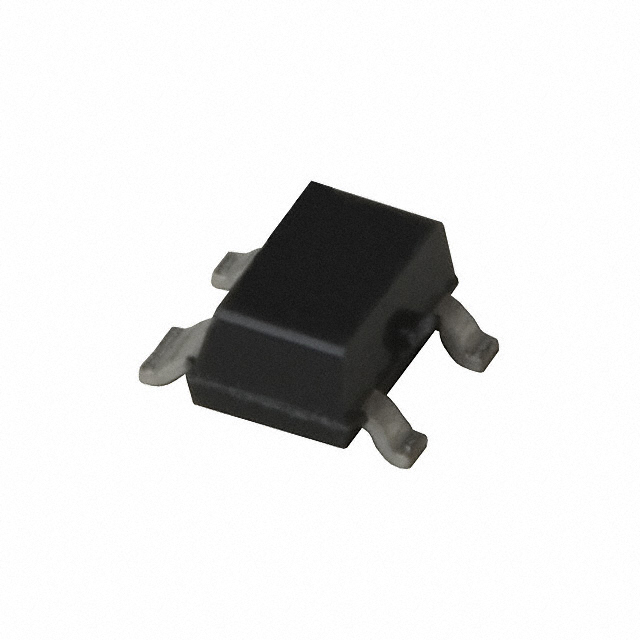

NE68118-T1-A
RF TRANS NPN 10V 9GHZ SOT343
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE68118
NE68118-T1-A Hakkında
NE68118-T1-A, California Eastern Laboratories tarafından üretilen yüksek frekans NPN bipolar transistördür. 9GHz transition frequency ve 14dB kazanç özellikleriyle RF amplifikasyon uygulamalarında kullanılır. 10V Collector-Emitter breakdown voltajı ve 65mA maksimum collector akımı ile tasarlanmıştır. 1.2dB noise figure @ 1GHz, düşük gürültü amplifikatör (LNA) tasarımlarına uygunluğunu gösterir. Surface mount SC-82A (SOT-343) paketinde sunulan bileşen, mobil iletişim, wireless haberleşme ve RF empfänger devrelerinde uygulanabilir. 150mW maksimum güç kapasitesi ve 150°C çalışma sıcaklığı ile endüstriyel ve elektrik mühendisliği projelerinde değerlendirilir. Tasarım eski ve üretim sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 65mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 20mA, 8V |
| Frequency - Transition | 9GHz |
| Gain | 14dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.2dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Supplier Device Package | SOT-343 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 10V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
