Transistörler - Bipolar (BJT) - RF

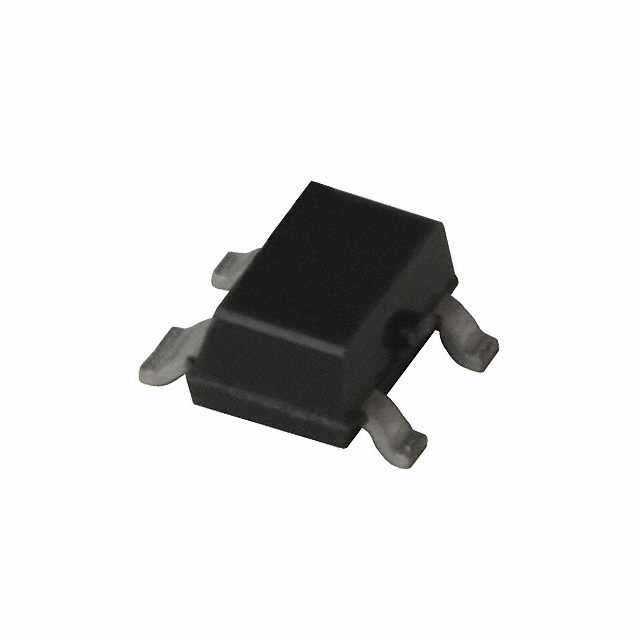

NE68018-T1-A
RF TRANS NPN 10V 10GHZ SOT343
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE68018
NE68018-T1-A Hakkında
NE68018-T1-A, California Eastern Laboratories tarafından üretilen yüksek frekans NPN bipolar transistörüdür. 10GHz transition frequency ile RF uygulamalarına yönelik tasarlanmıştır. 35mA maksimum collector akımı, 10V collector-emitter breakdown voltajı ve 150mW maksimum güç dağıtımı kapasitesi ile çalışabilir. 1.8dB gürültü şekli 2GHz'de ve 10.2dB kazanç değerleri ile sinyal amplifikasyonu gerektiren RF devrelerine uygun tasarlanmıştır. Küçük boyutlu SOT-343 (SC-82A) paketinde sunulan bu transistör, düşük seviyeli sinyal yükseltme, LNA (Low Noise Amplifier) ve mixer uygulamalarında kullanılabilir. Maksimum 150°C junction sıcaklığında çalışabilmektedir. Bileşen hali hazırda obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 35mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 6V |
| Frequency - Transition | 10GHz |
| Gain | 10.2dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.8dB @ 2GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Supplier Device Package | SOT-343 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 10V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
