Transistörler - Bipolar (BJT) - RF
NE46234-T1-SE-AZ

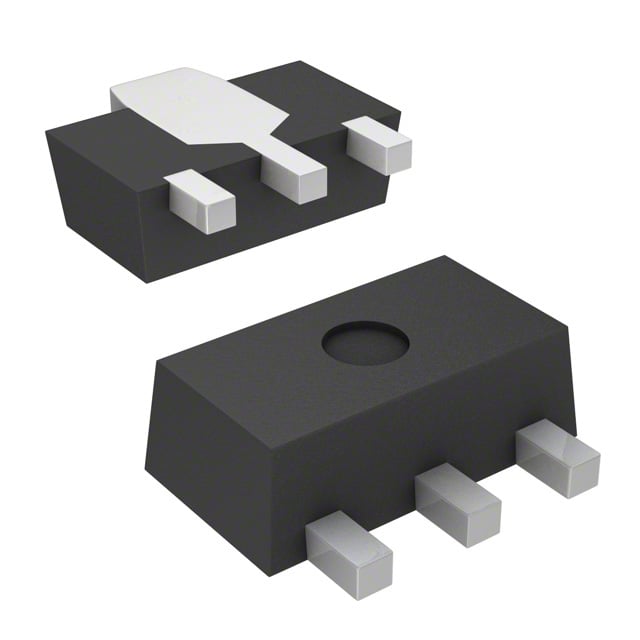

RF TRANS NPN 12V 6GHZ SOT89
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE46234
NE46234-T1-SE-AZ Hakkında
NE46234-T1-SE-AZ, California Eastern Laboratories (CEL) tarafından üretilen RF uygulamaları için tasarlanmış NPN bipolar transistördür. 6GHz transition frequency ve 12V collector-emitter breakdown voltajı ile VHF/UHF bant RF amplifikatörü, low noise amplifier (LNA) ve gümrük güvenlik sistemleri gibi alçak gürültü RF devrelerinde kullanılmak üzere geliştirilmiştir. 150mA maksimum collector akımı, 2.3dB tipik gürültü şekli ve 8.3dB kazancı ile RF sinyal yükseltme uygulamalarında yer alır. Surface mount SOT-89 paketinde sunulan bileşen, -55°C ile +150°C arasında çalışabilir. Maksimum güç tüketimi 1.8W olup, 50mA collector akımında minimum 125 DC akım kazancı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 125 @ 50mA, 5V |
| Frequency - Transition | 6GHz |
| Gain | 8.3dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2.3dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.8W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
