Transistörler - Bipolar (BJT) - RF

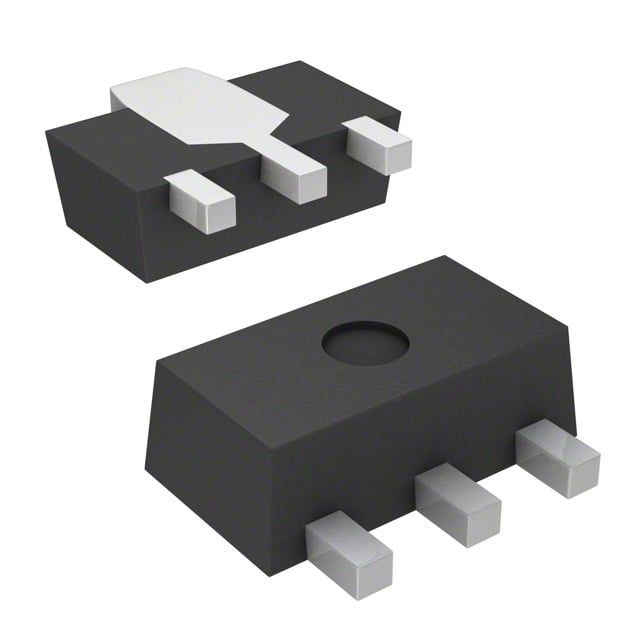

NE46234-T1-AZ
RF TRANS NPN 12V 6GHZ SOT89
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE46234
NE46234-T1-AZ Hakkında
NE46234-T1-AZ, California Eastern Laboratories tarafından üretilen bir RF NPN bipolar transistördür. 6GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 12V collector-emitter breakdown voltajı ve 150mA maksimum kollektor akımı ile çalışır. 2.3dB noise figure değeri ile RF amplifier, mixer ve diğer düşük gürültü gerektiren RF devrelerinde uygulanır. Surface mount SOT-89 paketinde sunulur. 1.8W maksimum güç tüketimi ile mobil haberleşme, uydu sistemleri ve frekans dönüştürme uygulamalarında kullanıma uygundur. Part obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 50mA, 5V |
| Frequency - Transition | 6GHz |
| Gain | 8.3dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2.3dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.8W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
