Transistörler - Bipolar (BJT) - RF

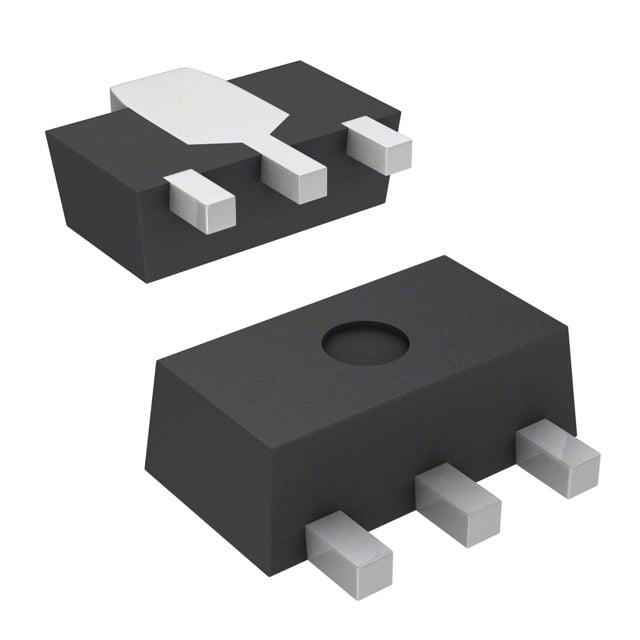

NE46234-SE-AZ
RF TRANS NPN 12V 6GHZ SOT89
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE46234
NE46234-SE-AZ Hakkında
NE46234-SE-AZ, California Eastern Laboratories tarafından üretilen bir RF NPN bipolar transistördür. SOT-89 yüzey montaj paketinde sunulan bu komponent, 6GHz'e kadar çalışan RF uygulamaları için tasarlanmıştır. Maksimum 150mA kolektör akımı ve 12V breakdown voltajına sahiptir. 1.8W maksimum güç dağıtımı ile 1GHz'de 2.3dB noise figure sağlar. DC akım kazançı (hFE) 50mA ve 5V'te 125 minimum değeridir. Gain değeri 8.3dB olup, -55°C ile +150°C arasında çalışır. RF amplifikasyon, düşük gürültü ön yükseltici ve VHF/UHF sinyal işleme uygulamalarında kullanılır. Bileşen kullanım dışı durumda olup, stok bulunması halinde alternatif bir komponent seçilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 125 @ 50mA, 5V |
| Frequency - Transition | 6GHz |
| Gain | 8.3dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2.3dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.8W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
