Transistörler - Bipolar (BJT) - RF

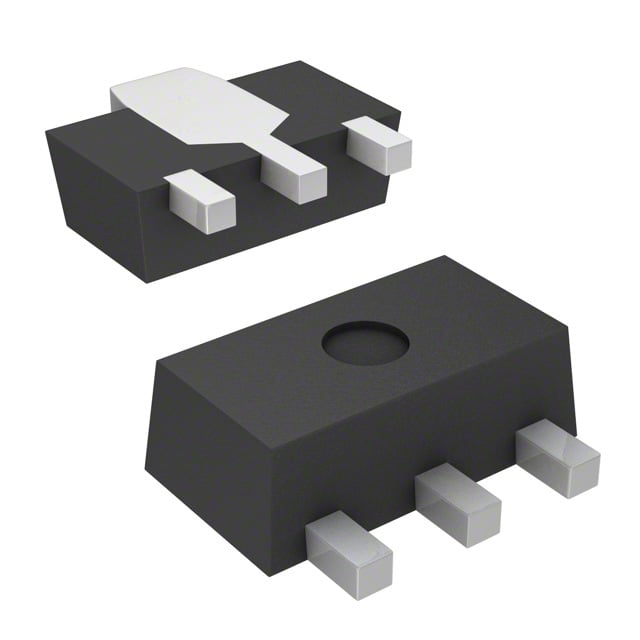

NE46134-T1
RF TRANS NPN 15V 5.5GHZ SOT89
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NE46134
NE46134-T1 Hakkında
NE46134-T1, California Eastern Laboratories tarafından üretilen yüksek frekans NPN bipolar transistördür. 5.5GHz transition frequency ile RF ve mikrodalga uygulamalarında kullanılmak üzere tasarlanmıştır. 15V collector-emitter breakdown voltajı ve 250mA maksimum collector akımı ile orta güç RF devrelerine uygundur. 2W maksimum güç dissipation kapasitesi ile amplifikatör, osilatör ve switch uygulamalarında işletilir. 500MHz-1GHz frekans aralığında 1.5-2dB noise figure performansı gösterir. SOT-89 (TO-243AA) yüzey montaj paketinde sunulur. 150°C junction sıcaklığında çalışabilir. Özellikle VHF/UHF ve mikrodalga frekans bantlarında sinyal amplifikasyonu gerektiren haberleşme ekipmanları, radyo alıcı-vericileri ve endüstriyel RF uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 250mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 50mA, 10V |
| Frequency - Transition | 5.5GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.5dB ~ 2dB @ 500MHz ~ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 2W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
