Diyotlar - Doğrultucular - Tekil

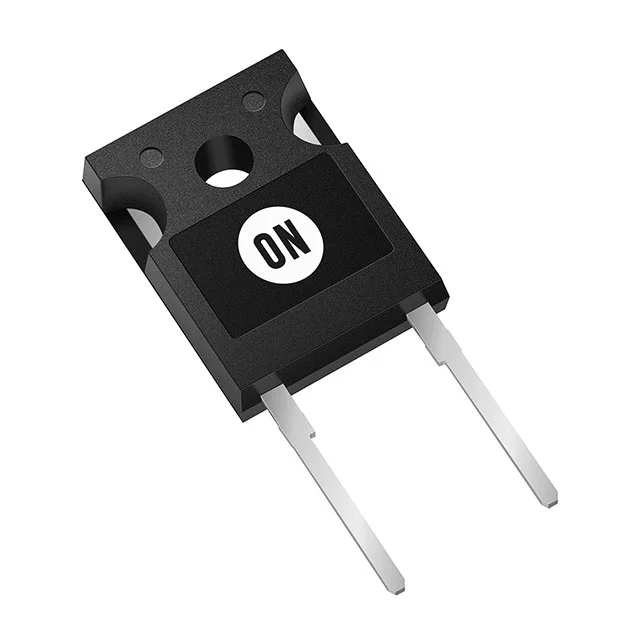

NDSH25170A
SIC JBS 1700V 25A TO247
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NDSH25170A
NDSH25170A Hakkında
NDSH25170A, onsemi tarafından üretilen 1700V rated Silicon Carbide (SiC) Schottky diyottur. 25A ortalama doğrultulmuş akım kapasitesi ile güç elektronik uygulamalarında kullanılır. TO-247-2 paketinde sunulan bu bileşen, sıfır reverse recovery time (trr) özelliği sayesinde yüksek frekanslı anahtarlama devrelerinde verimlilik sağlar. 1.75V forward voltage ile düşük enerji kaybı sunmakla birlikte, -55°C ile 175°C arasında çalışabilir. Uygulamalar arasında boost konvertörler, PFC devreleri, hızlı doğrultma ve güç kaynakları yer almaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2025pF @ 1V, 100kHz |
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 40 µA @ 1700 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1700 V |
| Voltage - Forward (Vf) (Max) @ If | 1.75 V @ 25 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
