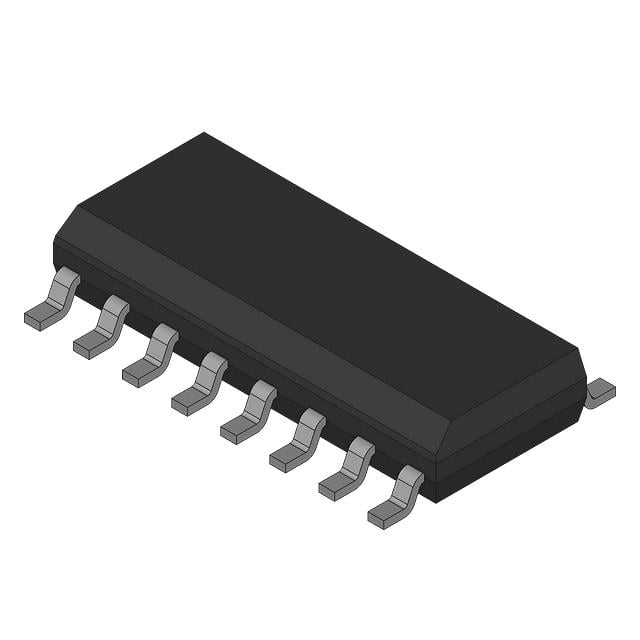

NDM3000
SMALL SIGNAL P-CHANNEL MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 16-SOIC
- Seri / Aile Numarası
- NDM3000
NDM3000 Hakkında
NDM3000, Rochester Electronics tarafından üretilen Small Signal P-Channel MOSFET transistördür. 3 N-channel ve 3 P-channel MOSFET'ten oluşan 3-Phase Bridge yapısında tasarlanmıştır. 30V Drain-Source gerilimi ve 3A sürekli drain akımı ile çalışan bu bileşen, Logic Level Gate özelliğine sahiptir. 90mOhm (10V, 3A'de) düşük on-resistance değeri ile anahtarlama uygulamalarında kullanılır. Motor kontrol, güç yönetimi ve anahtarlama devrelerinde tercih edilen bu entegre, -55°C ile +150°C arasında çalışır. 16-SOIC SMD paketinde sunulan NDM3000, günümüzde üretimi durdurulmuş (Obsolete) bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 3 N and 3 P-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 25nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 360pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.4W |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 3A, 10V |
| Supplier Device Package | 16-SOIC |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
